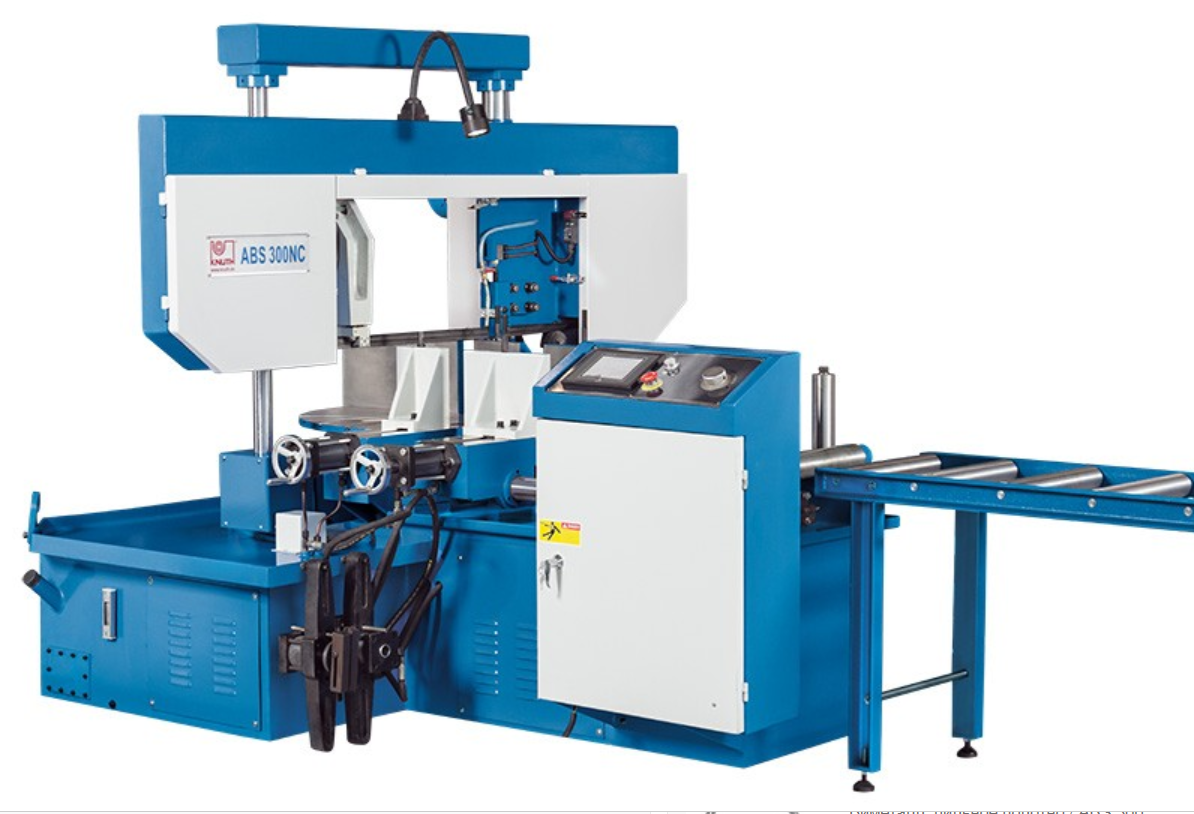

Автоматическая ленточная пила с изменяемым углом резания ABS 300 NC

Серия ленточнопильных станков ABS NC - это экономичное, интеллектуальное решение "под ключ" для пиления в серийном производстве. Благодаря ЧПУ и простому программированию серия ABS NC отвечает всем требованиям эффективного и гибкого производства. Вы можете резать трубы, профили или цельный материал по отдельности или в пачках. Конструкция с двумя колоннами устраняет вибрации и гарантирует неизменно высокую точность резки даже после многолетней эксплуатации.

• распил под углом 0° - 45°
• жидкокристалическая панель управл.
• автоматическая подача заготовки

• прочная конструкция с двумя колоннами
• гидравлическая подача пильной рамы по хромированным направляющим колонны
• слегка наклоненная пильная рама обеспечивает повышение режущей способности и срока службы пильного полотна
• двойное гидравлическое зажатие заготовки
• бесступенчатая регулировка скорости резания
• программируемая автоматическая установка угла с шагом в 1° в диапазоне 0°–45°
• стандартная комплектация обоих тисков гидравлическим устройством зажатия пакета заготовок
• высокоточные и жёсткие направляющие обеспечивают высокую точность угла распила
• автоматический контроль разрыва пильного полотна
• Плавная регулировка скорости полотна, которая отображается на дисплее

Технические данные

РЕЖУЩАЯ СПОСОБНОСТЬ Загрузок на один ход (макс.) 400 мм Скорость резания 20 м/мин - 90 м/мин Размер отрезаемого сечения 0° (круглое сечение) 300 мм Размер отрезаемого сечения 0° (прямоуг. сечение) (Д x Ш) 360 мм x 300 мм Размер отрезаемого сечения 0° (квадрат) 300 мм Размер отрезаемого сечения 30° (круг) 300 мм Размер отрезаемого сечения 30° (прямоуг.) (Д x Ш) 300 мм x 300 мм Размер отрезаемого сечения 30° (квадрат) 300 мм Размер отрезаемого сечения 45° (круг) 240 мм Размер отрезаемого сечения 45° (прямоуг.) (Д x Ш) 240 мм x 300 мм Размер отрезаемого сечения 45° (квадрат Л) 240 мм   ПРОИЗВОДИТЕЛЬНОСТЬ РЕЗКИ В ПОЛУАВТОМАТИЧЕСКОМ РЕЖИМЕ Размер отрезаемого сечения 60° (круг) 240 мм Размер отрезаемого сечения 60° (прямоуг.) (Д x Ш) 240 мм x 300 мм Размер отрезаемого сечения 60° (квадрат) 240 мм   МОЩНОСТЬ Мощность двигателя гл. привода 3 кВт Мощность двигателя гидравл. насоса 0,75 кВт Мощность двигателя насоса СОЖ 0,09 кВт   РАЗМЕРЫ И МАССА Размеры ленты-В 4430 мм x 34 мм x 1,1 мм Габариты (Д х Ш х В)-В 2,2 м x 2 м x 1,7 м Масса 1900 кг

ЧПУ

Siemens SPS ЧПУ

надежный блок управления Siemens SIMATIC S7-200 SMART с сенсорным дисплеем

в ручном режиме управления все функции станка можно выбирать и переключать с сенсорного дисплея

в автоматическом режиме можно программировать длину подачи, угол резки и количество резов в соответствующей конфигурации

в автоматически программируемой последовательности можно связать до 5 различных настроек угла и длины

угол можно автоматически запрограммировать с шагом в 1° в диапазоне от 0° до 45°

скорость движения пильного полотна плавно программируется и отображается на дисплее

для каждой операции резки можно ввести индивидуальные значения длины и угла наклона, а также количество необходимых операций

Ширина резки компенсируется централизованно – больше не нужно учитывать запрограммированные значения длины заготовок

оператор может проверить все параметры станка в удобном меню дисплея.

в результате быстрой диагностики неисправностей сообщения об ошибках выводятся на дисплей



Стандартные комплектующие

Siemens SPS ЧПУ

автом. щётка для очистки полотна

рольганг 2 м

1 пильное полотно

дисплей с сенсорным экраном

автомат. счетчик деталей

зажимное устройство пакета заготовок

транспортер отвода стружки

СОЖ

инструмент для обслуживания

руководство по эксплуатации
