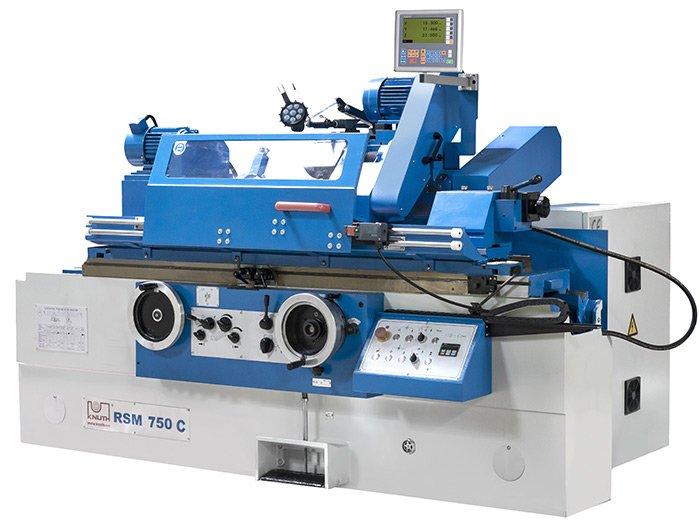

Механический круглошлифовальный станок - RSM 1500 C

Модели серии RSM C - прецизионные круглошлифовальные станки, предназначенные для обработки длинных и тяжелых заготовок. Серия подходит как для обработки единичных деталей, так и для мелкосерийного производства и обеспечивает дополнительную гибкость благодаря внутреннему шлифовальному устройству. Классическая конструкция с большой станиной, шлифованными направляющими и мощными приводами рабочего шпинделя, шлифовального шпинделя и гидравлического блока делает эти станки экономически эффективным решением для прецизионного шлифования крупных деталей.

• наружное и внутреннее круглое шлифование
• шпиндель с гидростатическими подшипниками для высокого качества шлифования
• массивная станина для тяжелых заготовок
• поворотная передняя бабка для конического шлифования коротких заготовок
• быстрый ход по оси Z с ручным возвратом
• широкий ассортимент стандартных комплектующих
• тяжелая большая станина позволяет обрабатывать детали длиной до 2000 мм, диаметром до 320 мм
• широкие и точно обработанные направляющие гарантируют точную обработку по всей рабочей длине и делают возможным обработку деталей большой массы
• рабочий стол, поворачиваемый в 2 направлениях, с продольным ходом, осуществляемым вручную маховичком или автоматически через точную гидравлическую подачу
• прочный вентиль системы подачи с точным регулятором хода по оси Х и продольным ходом стола, с возможностью установки оператором времени задержки стола в конечном положении
• Автоматический подвод в два этапа с ограничением с помощью настраиваемого упора
• гидростатический шлифовальный шпиндель обеспечивает высокое качество обработки поверхности, исключительную прочность и устойчивость
• мощный двигатель шлифовального шпинделя предназначен для работы в непрерывном режиме
• поворотная шпиндeльная гoлoвка с высоким запасом прочности и углом поворота влeвo/пpaвo 30°, передняя бабка с углом поворота 45°
• серийное устройство для внутреннего шлифования
• интегрированная система быстрого хода по оси Z с ручным режимом возврата

Технические данные

РАБОЧАЯ ЗОНА Высота центров 180 мм Диаметр шлифования 8 мм - 320 мм С неподвижным люнетом 60 мм Длина обработки 1500 мм Диаметр внутр. шлифования с люнетом 35 мм - 100 мм Диаметр внутр. шлифования без люнета 30 мм - 100 мм Глубина внутр. шлифования 125 мм Заготовка, макс. масса между центрами 150 кг Подача шлифов. диска (мин.) 0,0025 мм Диаметр патрона 200 мм Диапазон поворота стола, макс. -3° / +6° Скорость по окружности 35 м/сек Частота вращения раб. шпинделя 50 Hz: 25-220 об/мин   ТЕХНОЛОГИЧЕСКИЙ ХОД Технологический ход шлифов. головки 250 мм   ПОДАЧА Подача стола, бесступенчато 0,1 м/мин - 4 м/мин Подача за оборот маховичка по Х 1 мм Подача за ед. деления шкалы по Х 0,0025 мм   TОЧНОСТЬ Погрешность кругового движения 0,003 мм Отклонение по цилиндричности 0,01 мм Шероховатость <=0,32 мкм Ra   ШПИНДЕЛЬНАЯ ПЕРЕДНЯЯ БАБКА Диапазон поворота раб. передней бабки 0 ° - 45 ° Конус раб. шпинделя 4 MK   ШЛИФОВАЛЬНАЯ БАБКА Частота вращ. шлифов. шпинделя 1670 об/мин Диапазон поворота шлифов. шпиндельной бабки (пр./л) 30° Частота вращ. внутр. шлифов. шпинделя 10000 об/мин   ЗАДНЯЯ БАБКА Конус задней бабки 4 MK Ход пиноли задней бабки 30 мм   МОЩНОСТЬ Мощность двигателя шлифовального шпинделя / гидравлического насоса 5,5 / 0,75 кВт Мощность двигателя внутр. шлифования 1,1 кВт Мощность двигателя рабочего шпинделя / насоса для хладагента 1,5 / 0,125 кВт   РАЗМЕРЫ И МАССА Размер шлифов. диска-В 400 мм x 50 мм x 203 мм Точильный камень, внутр. шлиф. (макс.)-В 50 мм x 25 мм x 13 мм Точильный камень, внутр. шлиф. (мин.)-В 17 мм x 20 мм x 6 мм Габариты (Д х Ш х В)-В 4,61 м x 1,81 м x 1,52 м Масса 4300 кг

Стандартные комплектующие

2-осевое УЦИ, устройство внутреннего шлифования, открытый люнет, закрытый люнет, 3-кулачковый патрон, система подачи СОЖ, устройство для правки шлиф. круга, балансировочная стойка, балансировочная оправка, фланец шлифовального круга, шлифовальный круг, центрирующий центр, брызговики передние и задние, поводковый патрон, cервисный инструмент, руководство по эксплуатации, акт приемки и передачи
