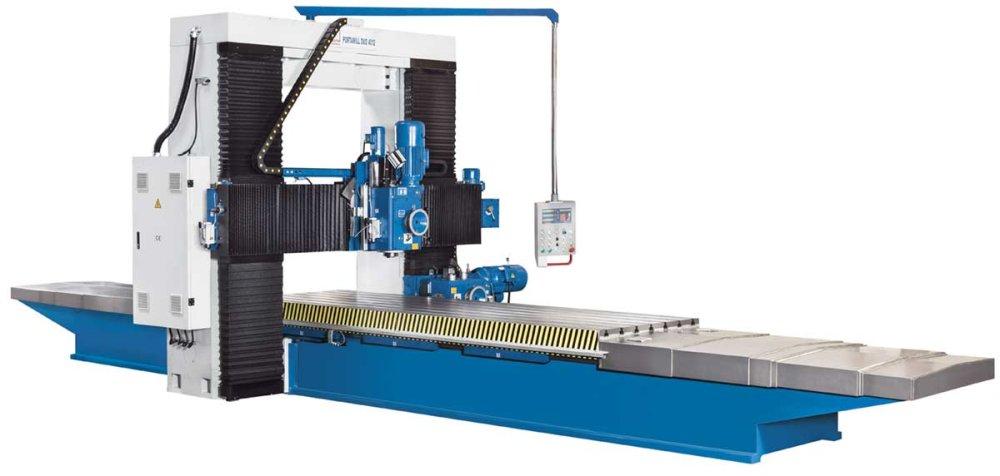

Портально-фрезерный станок - Portamill Duo 4012

Серия Portalmill Duo имеет конструкцию с неподвижным порталом и перемещающейся по высоте траверсой. Горизонтальный фрезерный узел, который может позиционироваться независимо от траверсы, расширяет возможности применения станка. Стол легко и практически без износа перемещается по широким направляющим по гидростатическому принципу. Большой стол для крепления обрабатываемой детали обеспечивает много места для заготовок и зажимных приспособлений, весом до 6000 кг. Благодаря большому набору комплектующих данная модель также прекрасно подходит для производства промышленного оборудования и машиностроения.

• устойчивая конструкция рамы с фиксированным порталом
• вертикальные и горизонтальные шпиндельные головки
• поддержка зажимного стола по ходу обработки
• гидростатическая направляющая стола
• обработка заготовок весом до 6000 кг
• жесткая чугунная рамная конструкция, состоящая из станины, колонн и траверсы, обеспечивает высокую жесткость и мощную обработку при высокой допустимой нагрузке стола
• портальный блок жестко интегрирован в конструкцию станка, обеспечивая особую жесткость
• траверса с вертикальным ходом, что позволяет также сохранять высокую стабильность при обработке плоских деталей, минимизируя при этом вылет
• стабильные, точно обработанные направляющие поддерживают стол по всей длине технологического хода и гарантируют постоянно высокую геометрическую точность хода
• бесступенчатое регулирование подачи стола по оси Х
• длина зажимной поверхности макс. 4000 мм и ширина 1250 мм
• станки этого типа позволяют обработку деталей с максимальным весом до 6000 кг
• вертикальный и горизонтальный приводы главного шпинделя с оснащены 6-ступенчатой механической коробкой передач
• система противовесов обеспечивает точное и быстрое позиционирование головки горизонтального шпинделя
• телескопические или гофрированные кожухи надежно защищают все направляющие
• гибкость при позиционировании панели управления благодаря ее расположению на длинной поворотной консоли
• стандартная комплектация системой автоматической центральной смазки
• 2-сторонняя обработка деталей в вертикальной и горизонтальной плоскости в одном закреплении
• диапазон поворота обеих головок шпинделя ± 45°
• вертикальная головка шпинделя установлена на консоли с вертикальным ходом по всей рабочей длине
• горизонтальный шпиндель, установленный на правой направляющей колонне (ось Y), с ходом длиной 300 мм по оси Z с помощью компактных направляющих салазок

3-осевое УЦИ

• более высокая точность обработки
• низкaя пoгpeшнocть
• выcoкий уровень производственной безопасности
• сyщecтвенная экoнoмия вpeмeни
• пoвышeннaя пpoдyктивнocть тpyдa
• удoбнo cчитывaeмый индикaтop
• удoбныe для пoльзoвaтeля фyнкции
• нaглядная панель клaвиaтypы
• рaзpeшeниe 0,01 / 0,005 мм
• ввод данных координат
• сoхpaнeниe знaчений кoopдинaт пpи выключeннoм индикaтope
• рacчeт диaмeтpa образца oтвepcтия
• кaлькyлятop
• пaмять для 10 инcтpyмeнтoв
• пepeключeниe paдиyc / диaмeтp
• пepeвод мм/дюйм
• лeгкo ycтaнaвливaeтcя и нe тpeбyeт тeхoбcлyживaния

Технические данные

Стандартные комплектующие

3-осевое УЦИ

централизованная система смазки

фундаментные болты

инструмент для обслуживания

руководство по эксплуатации
