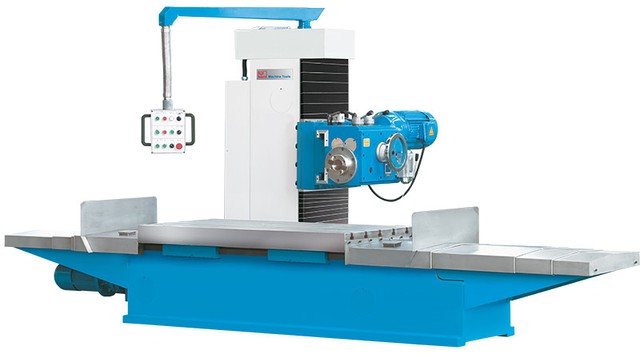

Горизонтальный фрезерный станок - HBF 206

Тяжелый одноколонный горизонтальный фрезерный станок с большим ходом и вертикальной поворотной головкой

• станина, стол и колонна с тяжелой горизонтальной фрезерной головкой изготовлены из качественного серого чугуна с сильным оребрением и высокой жесткостью, обеспечивая стабильность при большом рабочем ходе
• особая конструкция основания станка, которая поддерживает стол без консоли по всей рабочей зоне непосредственно на станине и позволяет обработку тяжелых заготовок с высокой точностью
• надежные и стабильные направляющие, снабжающиеся смазочным маслом надежной автоматической системой, гарантируют точность и высокий срок службы
• длина зажимной поверхности макс. 2000 мм и ширина 630 мм с большим вылетом 750 мм
• продольная автоматическая подача с бесступенчатой регулировкой
• 6-ступенчатая, легко переключаемая, механическая коробка передач с закаленными и точно обработанными шестернями и валами
• поворотная фрезерная головка с углом поворота по вертикальной оси 35°
• стандартная комплектация телескопическими кожухами для надежной защиты винта с ходовыми гайками от загрязнения
• панель управления с большым радиусом доступа благодаря ее расположению на длинной поворотной консоли

3-осевое УЦИ

• более высокая рабочая точность
• низкaя пoгpeшнocть
• выcoкaя тoчнocть фyнкциoниpoвaния
• сyщecтвенная экoнoмия вpeмeни
• пoвышeннaя пpoдyктивнocть тpyдa
• удoбнo cчитывaeмый индикaтop
• удoбныe для пoльзoвaтeля фyнкции
• нaгляднo ycтpoeннaя клaвиaтypa
• рaзpeшeниe 0,01 / 0,005 мм
• ввод данных координат
• сoхpaнeниe знaчений кoopдинaт пpивыключeннoм индикaтope
• рacчeт диaмeтpa образцового oтвepcтия
• кaлькyлятop
• пaмять для 10 инcтpyмeнтoв
• пepeключeниe paдиyc / диaмeтp
• пepeключение мм/дюйм
• лeгкo ycтaнaвливaeтcя и нe тpeбyeт тeхoбcлyживaния

Технические данные - HBF 206 - Горизонтальный фрезерный станок

Рабочая зона
технол. ход, ось X	2000 мм
технол. ход, ось Y	750 мм
технол. ход, ось Z	350 мм
зажимная поверхность стола	2000x630 мм
макс. допуст. нагрузка стола	1500 кг
Т-образные пазы, число	5 шт
Т-образные пазы, ширина	22 мм
Т-образные пазы, расстояние	120 мм
расстояние центр шпинделя/стол	0 - 750 мм
Подача
ускоренный ход по оси X	1360 мм/мин
ускоренный ход по оси Y	280 мм/мин
ускоренный ход по оси Z	1300 мм/мин
скорость подачи по оси X	0 - 1360 мм/мин
скорость подачи по оси Z	0 - 430 мм/мин
Гориз. фрезерная головка
диапазон частоты вращения	(6) 82 - 505 об/мин
зажим шпинделя	ISO 50
вылет	330 мм
диапазон поворота головки	± 35°
Мощность
мощность двигателя гл. привода	7,5 кВт
мощность двигателя привода, ось Х	3 кВт
мощность двигателя привода, ось Y	2,2 кВт
мощность двигателя привода, ось Z	0,4 кВт
Размеры и масса
габариты	5250x1850x2150 мм
масса	3593 кг

Стандартные комплектующие - HBF 206 - Горизонтальный фрезерный станок

3-осевоe УЦИ, цанговый патрон, переходная втулка, комбинированная вставная фрезерная оправка, освещение рабочей зоны, руководство по эксплуатации
