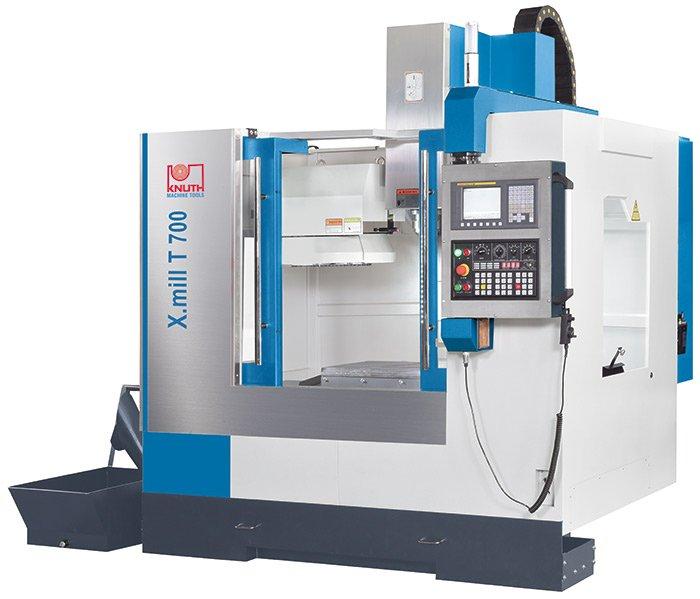

Вертикальный обрабатывающий центр X.mill T 1000 SI

Серия X.mill T - последнее поколение наших вертикальных обрабатывающих центров. Здесь пользователь решает, какое устройство ЧПУ лучше всего впишется в его ассортимент станков. С любой из систем управления - Heidenhain, Siemens или Fanuc - эта серия обеспечивает превосходное соотношение цены и качества. Большой набор комплектующих позволяет подстроиться под Ваши конкретные требования. Благодаря использованию новейших технологий, нам также удалось добиться исключительной жесткости станины в этом классе станков.

• станина станка оптимизирована за счет метода расчета воздействия различных сил (FEM)
• сверхширокая Y-образная колона для большей устойчивости
• шариковые винты класса C3 (Ø 32 мм) для высокой точности
• системы управления Siemens, Fanuc и Heidenhain
• широкие возможности для индивидуальной настройки и автоматизации процессов
• Новая серия X.mill идеально подходит для рационального и экономичного серийного производства
• Все станки серии оборудованы системами управления Siemens, Fanuc или Heidenhain, которые позволяют пользователю самостоятельно выбирать лучшее сочетание технологий управления в зависимости от рабочих условий



• Конструкция станка

• Станина в станках серии X.mill сконструирована при помощи самого современного на рынке программного обеспечения FEM
• Компактная конструкция станины с широкой основой колонны оптимизирована под любые нагрузки
• перемещение осей по закрытым линейным направляющим и высокоточным ШВП с динамическими сервоприводами

• Шпиндель

• Дополнительные подшипники главного шпинделя обеспечивают отличное поглощение и отвод сил, возникающих в процессе обработки
• Инновационная конструкция наших шпинделей гарантирует относительно низкое образование тепла под нагрузкой
• Крупные закаленные подшипники гарантируют радиальную устойчивость во время обработки сложных заготовок
• Высокотемпературные смазочные материалы обеспечивают отличную смазку при любой эксплуатационной температуре и гарантируют долгий срок службы

• Механизм смены инструмента

• Прочный безрычажный магазин смены инструмента на 20 гнезд обеспечивает возможность быстрой смены инструмента во время текущих производственных операций
• В качестве опции также доступен cменщик инструмента с двойным захватом (до 30 гнезд)

• Обслуживание

• полностью закрытое рабочее пространство с большими дверными и боковыми проемами обеспечивает простой доступ, безопасность и чистоту
• Нам удалось значительно снизить теплоотдачу и уровень шума путем размещения электрического оборудования в отдельные шкафы управления для высокого и низкого напряжения
• Благодаря электронному маховику оператору проще выполнять настройки станка
• Централизованная система автоматической подачи обеспечивает маслом все точки смазки

Siemens 828D ЧПУ

SINUMERIK 828 D – силовой агрегат компактного класса с системой ЧПУ

Достоинства

• компактная, надежная и не требующая техобслуживания панель управления ЧПУ
• удобное задание данных и программ с помощью QWERTY клавиатуры
• высокая точность обработки
• интеллектуальная функция кинематических преобразований для обработки цилиндрических деталей и из послойного поворота
• технология SINUMERIK MDynamics с новой функцией Advanced Surface позволяет достичь высокое качество обрабатываемой поверхности, а также высокую эффективность производства формообразующих компонентов
• руководство к программе помогает достичь обработку за короткое время и максимальное удобство при крупносерийном производстве
• Уникальный спектр технологических циклов - от фрезерной обработки разнообразных контуров с опознованием остатков материала заканчивая в процессом измерения
• анимированные элементы: помощь в управлении и программировании посредством покадрового отображения последовательности изображений
• перенос данных современным методом через: USB-разъем, CF-флешкарту и сеть Ethernet

ЧПУ блок

• панель управления на производительном ЧПУ
• прочная панель управления изготовленная из магниего литья
• интегрированная QWERTY клавиатура
• не требующая техобслуживания модель (запасная батарейка не нужна)

Характеристики и функции ЧПУ

• динамичное предварительное управление
• линейная, циркулярная и спиральная интерполяции
• нарезание резьбы метчиком без компенсационного патрона и резьбовой фрезой
• переключение дюйм/мм
• FRAME - концепт индивидуального преобразования координат, в том числе поворот, масштабирование и зеркальное отображение
• 100 регулируемых сдвигов точки нуля
• синхронные операции и быстрая функция помощи

Технологические циклы ЧПУ

• большой набор циклов сверлильной обработки
• большой набор фрезерных циклов для стандартных геометричеких форм
• большой набор примеров позиционирования для сверлильных и фрезерных операций
• Высокоскоростная регулировка для заданий из области формостроения
• расчет геометрических форм для свободной задачи контуров
• цикл обработки контурных карманов / цапф с островками

Графическая функция

• система помощи онлайн, подобная компютерной
• графическое многоуровневое моделирование ЧПУ

ЧПУ управление инструментами

• отображение параметров инструментов и сменщика в одном окне
• управление инструментами, с возможностью считывания обозначения их названий
• функция погрузки / выгрузки упрощает использование мест магазина
• управление инструментами с системой контроля за их сроком службы
• 10,4" ЖК (TFT) цветной монитор

Технические данные

РАБОЧАЯ ЗОНА Размеры стола 1100 мм x 550 мм Допустимая нагрузка на стол 800 кг Расстояние торец шпинделя/стол 150 мм - 700 мм Расстояние центр шпинделя/стойка 520 мм Т-образн. пазы (ширина х расст.) 18 мм x 100 мм Т-образные пазы, количество 5 шт.   ТЕХНОЛОГИЧЕСКИЙ ХОД Технологический ход, ось X 1000 мм Технологический ход, ось Y 550 мм Технологический ход, ось Z 550 мм   ГЛАВНЫЙ ШПИНДЕЛЬ Частота вращения шпинделя 10000 об/мин Зажим шпинделя SK 40 Постоянный крутящий момент 63,7 Нм   УСКОРЕННЫЙ ХОД Ускоренный ход, оси  X, Y, Z 36000 мм/мин   ПОДАЧА Рабочая подача, ось X/Y/Z 10 м/мин x 10 м/мин   CМЕНЩИК ИНСТРУМЕНТА Количество позиций 20 шт. Ø инструмента 100 (130) мм Масса инструмента (макс.) 8 кг Время смены инструмента, инструм./инструм. 10 сек   TОЧНОСТЬ Точность позиционирования ± 0,005 мм Точность повтора ± 0,003 мм   МОЩНОСТЬ Мощность двигателя гл. привода 9 кВт Мощность двигателя, ось Х 2,3 кВт Мощность двигателя, ось Y 2,3 кВт Мощность двигателя, ось Z 3,3 кВт Общая потребляемая мощность 15 кВА - 20 кВА   ЧПУ Система управления Siemens   РАЗМЕРЫ И МАССА Габариты (Д х Ш х В)-В 2,62 м x 2,2 м x 2,7 м Масса 4600 кг



Стандартные комплектующие

Siemens 828D ЧПУ

сменщик инструмента зонтичного типа SK40-20

транспортёр для стружки спирального типа с ёмкостью для стружки

нарезание резьбы (Rigid Tapping)

автоматическое выключение

пистолет-распылитель охлаждающей жидкости

система охлаждения жидкостью

вентиляция шпинделя

теплообменник распределительного шкафа

закрытая рабочая зона (без верхнего кожуха)

электронный маховичок

USB разъем

система автоматической централизованной смазки

рабочее освещение

3-цветная сигнальная лампа

инструмент для обслуживания

болты и пластины для выставления по уровню

подготовка для Renishaw TS 27
