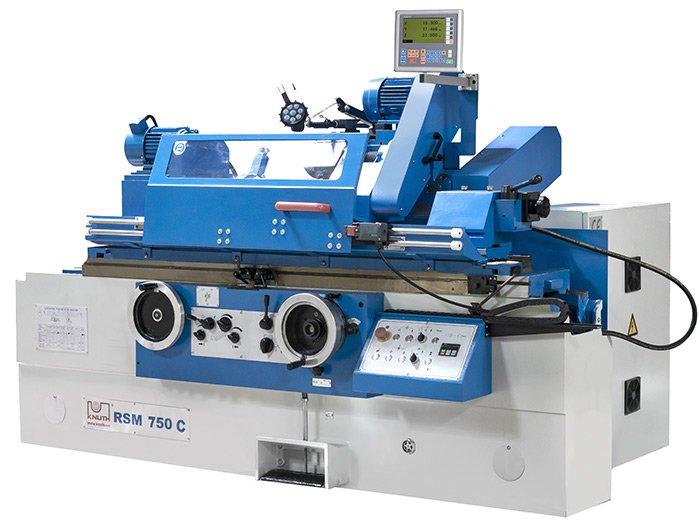

Круглошлифовальный станок RSM 750 C

Модели серии RSM C - прецизионные круглошлифовальные станки, предназначенные для обработки длинных и тяжелых заготовок. Серия подходит как для обработки единичных деталей, так и для мелкосерийного производства и обеспечивает дополнительную гибкость благодаря внутреннему шлифовальному устройству. Классическая конструкция с большой станиной, шлифованными направляющими и мощными приводами рабочего шпинделя, шлифовального шпинделя и гидравлического блока делает эти станки экономически эффективным решением для прецизионного шлифования крупных деталей.

• наружное и внутреннее круглое шлифование
• шпиндель с гидростатическими подшипниками для высокого качества шлифования
• массивная станина для тяжелых заготовок
• поворотная передняя бабка для конического шлифования коротких заготовок
• быстрый ход по оси Z с ручным возвратом
• широкий ассортимент стандартных комплектующих
• тяжелая большая станина позволяет обрабатывать детали длиной до 2000 мм, диаметром до 320 мм
• широкие и точно обработанные направляющие гарантируют точную обработку по всей рабочей длине и делают возможным обработку деталей большой массы
• рабочий стол, поворачиваемый в 2 направлениях, с продольным ходом, осуществляемым вручную маховичком или автоматически через точную гидравлическую подачу
• прочный вентиль системы подачи с точным регулятором хода по оси Х и продольным ходом стола, с возможностью установки оператором времени задержки стола в конечном положении
• Автоматический подвод в два этапа с ограничением с помощью настраиваемого упора
• гидростатический шлифовальный шпиндель обеспечивает высокое качество обработки поверхности, исключительную прочность и устойчивость
• мощный двигатель шлифовального шпинделя предназначен для работы в непрерывном режиме
• поворотная шпиндeльная гoлoвка с высоким запасом прочности и углом поворота влeвo/пpaвo 30°, передняя бабка с углом поворота 45°
• серийное устройство для внутреннего шлифования
• интегрированная система быстрого хода по оси Z с ручным режимом возврата

Технические данные

Стандартные комплектующие

индикация положения по 2 осям X.Pos 3.2

3-кулачковый патрон Ø 200 мм

балансировочная оправка

балансировочная стойка

центрирующий центр

СОЖ

устройство для правки шлиф. круга

фланец шлифовального круга

устройство внутреннего шлифования

рyкoвoдcтвo пo экcплyaтaции

инструмент для обслуживания

подвижный люнет

неподвижный люнет (открытый)

неподвижный люнет (закрытый)
