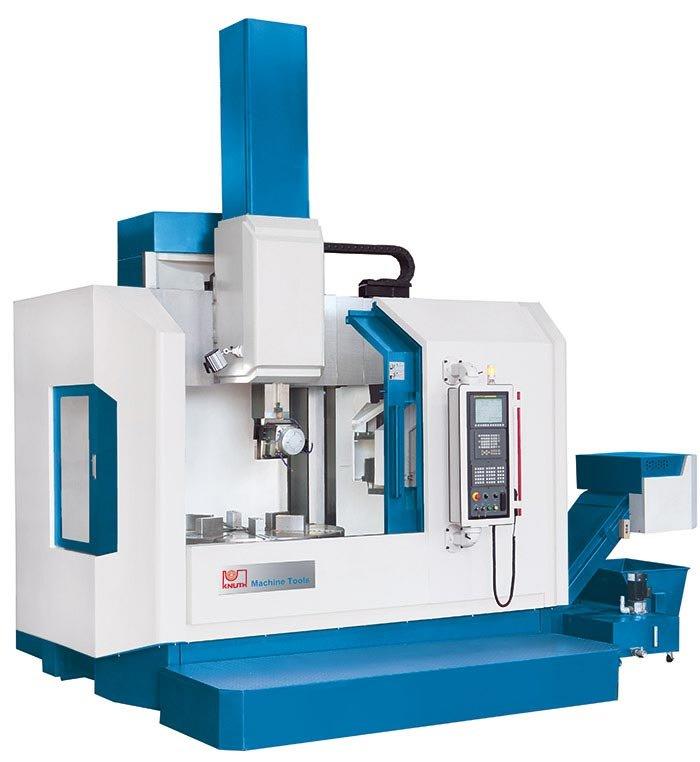

Вертикальный токарный станок с ЧПУ - Verturn II VDM 1250 CNC

Данная серия сочетает в себе проверенные временем достоинства вертикальных токарных станков VDL с современной технологией ЧПУ. Заготовки большого диаметра и большого веса можно безопасно и быстро загружать и выгружать. Кроме того, управление Sinumerik 828D обеспечивает абсолютную мощность. Автоматическое 4-позиционное устройство смены инструмента гарантирует устойчивость, а большой 4-кулачковый патрон для крепления на планшайбе надежно фиксирует заготовки большого диаметра. Теплообменник в шкафу управления и гидравлический блок с масляным охлаждением обеспечивают тепловой баланс. Конвейер для стружки завершает комплект оборудования.

• система управления Siemens 828 D
• длинные кронштейны для внутренней обработки
• высокие мощность привода и крутящий момент
• 4-кулачковый патрон большого диаметра
• автоматический 4-позиционный сменщик инструмента
• термообработанная станина из серого чугуна HT250
• большие, индукционно закаленные, прецизионно отшлифованные, прямоугольные направляющие с напылением из пластмассы, которое улучшает cкольжение и демпферные показатели
• высокоточные ШВП от известных производителей по всем осям
• гидравлический зажим поперечной траверсы
• хорошо доступный 4-х кулачковый патрон на планшайбе обеспечивает беспроблемную обработку заготовок сложной формы
• станок оснащён хорошо зарекомендовавшим себя на практике, испытанным ЧПУ Siemens 828 D SL
• 4-ступенчатая коробка передач с бесступенчатым регулированием cкорости и главным приводом мощностью 45 кВт обеспечивает высокий крутящий момент (40000 Нм) во всём диапазоне скорости вращения
• легкодоступная рабочая зона через широкооткрываемую дверь безопасности
• центральная смазка надежно обеспечивает все направляющие смазочным средством
• транспортер с тележкой для стружки и автоматический 4-позиционный сменщик инструмента дополняют большой набор стандартных комплектующих

Технические данные

Рабочая зона
макс. диаметр обработки	1250 мм
высота обработки (макс. )	1000 мм
технологический ход, ось X	700 мм
технологический ход, ось Z	650 мм
вертикальный технологический ход ось Z1	650 mm
вес заготовки (макс. )	3200 кг
Главный шпиндель
диапазон частоты вращения	0.5 — 250 об/мин
вращ. момент гл. шпинделя (макс. )	23000 Нм
диаметр токарного патрона	1000 мм
Подача
ускоренный ход по оси X	4000 мм/мин
ускоренный ход по оси Z	4000 мм/мин
гидравл. подача, ось W	440 мм/мин
Державка инструмента
количество позиций инструм. магазина	4 шт
время смены инструмента, инструм./инструм.	10 сек
вес инструмента (макс. )	25 кг
Tочность
точность позиционирования	0,03 мм
точность повтора	0,015 мм
Мощность
мощность двигателя гл. привода (пост./30 мин. )	30 kW
мощность двигателя, ось Х	2,2 кВт
мощность двигателя Z	2,2 кВт
Масса и размеры
габариты	5300x3800x4200 мм
вес	9500 кг



ЧПУ — VDM 1250 CNC — Вертикальный токарный станок с ЧПУ

Siemens 828 D ЧПУ

• ЧПУ SINUMERIK 828 D идеально подходит для оснастки горизонтальных и вертикальных обрабатывающих центров с одним каналом обработки и 8 зонами измерения ЧПУ. Кроме токарного шпинделя и осей X и Z возможно управление следующими блоками станка:

• управляемый ЧПУ инструментальный револьвер
• ось задней бабки (с подводом к неподвижному упору)
• приводные инструменты и работа оси С при обработке торцов и рубашки
• ось Y (ортогонально или диагонально)
• противошпиндель, с функцией синхронизации шпинделя для комплексной обработки заготовок

• SINUMERIK 828 D представляет собой специально изготовленное ЧПУ для токарных и фрезерных станков. В одном компактном блоке объединены ЧПУ, ПЛК, панель оператора и блок регулирования осями в 6-ти направлениях. Оно также оснащено разнообразными функциями, например для поддержки управления процессом обработки на противошпинделе и мощной системой управления инструментами..

• SINUMERIK 828 D позволяет выполнять на токарных станках большое количество токарных, сверлильно-фрезерных операций по торцу и рубашке заготовок. Работа ЧПУ и новое управление перемещением позволят Вам достичь зеркально гладкую поверхность при минимальном времени обработки. На ЧПУ SINUMERIK 828 D исключены ненужные функции, что в свою очередь очень положительно сказывается на графической панели управления. Таким образом оно идеально подходит для применения в мастерских. Немаловажно и то, что навыки работы, программирования и технического обслуживания ЧПУ приобретаются достаточно быстро без значительных затрат на обучение.

• Оптимальная работа оператора с помощью интеллигентных форм ввода данных ЧПУ
• Фронтальные USB, CF и Ethernet разъемы служат для простого обмена данными
• Интегрированный модем позволяет оптимальный контроль над процессом с помощью мобильной сети
