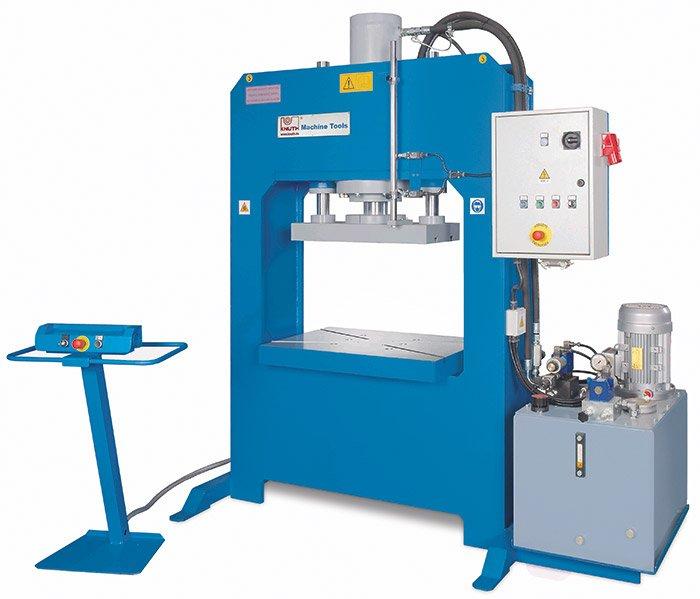

Гидравлический пресс KP 70 A

Устройства серии KP-A — это мощные гидравлические прессы с портальной рамой, которые полностью производятся в Европе из высококачественных компонентов известных поставщиков и служат для глубокой вытяжки, формовки и штамповки. Максимальное усилие составляет от 40 до 400 тонн. Все станки серии имеют большие толкающие пластины на цилиндре и рабочий стол с зажимными пазами для крепления заготовок и приспособлений. Переносная система двуручного управления гарантирует безопасность, а длина хода регулируется с помощью настраиваемых концевых выключателей. В дополнение к этому мы предлагаем индивидуальные решения, создаваемые с учетом конкретных требований заказчика.

• сделано в Европе
• испытания и серийное производство
• возможна эксплуатация в несколько смен
• возможна интеграция решений “Индустрия 4.0”
• специализированные решения по запросу
• Сделано в Европе - высококачественная сварная стальная конструкция Н-образной формы с большой жесткостью, рассчитанная на максимальную производительность пресса
• гидравлические прессы обеспечивают широкий спектр применения благодаря разнообразности параметров времени и хода
• гидравлический цилиндр большого размера перемещает толстую пластину ползуна, стабилизированную массивными самосмазывающимися круглыми направляющими
• Рабочий стол и пластина ползуна имеют Т-образные пазы для зажима инструментов
• переносной блок управления обеспечивает возможность его передислокации, дополнительные элементы управления наглядно интегрированы в шкаф управления
• гидравлическая система выполнена в виде отдельного блока, проста в обслуживании и температурно сбалансирована
• 2-ступенчатый гидравлический насос - для обеспечение быстрого ускоренного хода и оптимальной скорости рабочего хода
• высокое качество обработки поверхностей цилиндра и качественные уплотнители обеспечивают низкий износ и длительную надежность
• все конструктивные элементы соответствуют строгим стандартам, а вся конструкция соответствует европейским директивам по безопасности

Технические данные

РАБОЧАЯ ЗОНА
Усилие гиба	70 т
Размеры стола	800 мм x 500 мм
Ход	500 мм
Габариты плиты ползуна	700 мм x 350 мм
Ширина детали	900 мм
Скорость хода	5 мм/сек



УСКОРЕННЫЙ ХОД
Ускоренный ход	25 мм/сек



МОЩНОСТЬ
Мощность двигателя	4 кВт



РАЗМЕРЫ И МАССА
Габариты (Д х Ш х В)-В	1,85 м x 1,04 м x 2,25 м
Масса	1450 кг

Стандартный комплект поставки

двуручной пульт управления

регулируемые концевые упоры

манометр

пластина ползуна с 2 направляющими и Т-образными пазами

автоматический режим

автоматический обратный ход

ПЛК Siemens

2-ступенчатый гидравлический насос с автом. переключением

ножной выключатель

таймер рабочего времени

рyкoвoдcтвo пo экcплyaтaции
