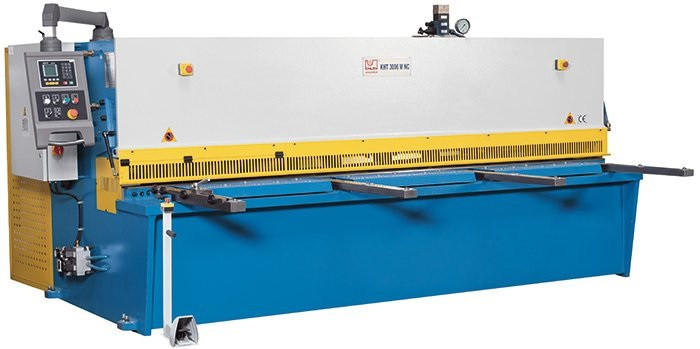

Отправка с 04 мая 2026Гидравлические гильотинные листовые ножницы KHT 2508 M NC
Цену уточняйте
+7 (777) 223-69-56
- +7 (707) 223-69-56
Заказ только по телефону
Под заказГидравлические гильотинные листовые ножницы KHT 2508 M NC
Цену уточняйте
+7 (777) 223-69-56
- +7 (707) 223-69-56
Описание
Характеристики
Спецификации
Информация для заказа
Эти гидравлические листовые ножницы серии KHT M с ЧУ имеют колебательную траекторию подачи ножей. В такой конструкции ножевая траверса перемещается в установленной в корпусе станка зафиксированной поворотной опоре, обеспечивая прямой рез без перекоса верхнего и нижнего ножей. Прочный прецизионный задний упор позиционируется с помощью ЧУ ESTUN 21.
- Система числового управления Estun E21
- Моторизованный задний упор
- Пневматическое устройство для крепления стального листа
- Нож подходит для обработки нержавеющей стали
- Регулируемый угловой упор
- Гидравлические гильотинные ножницы с задним упором с ЧУ отличаются высоким качеством, надежностью и простотой эксплуатации
Станок
- Рама машины представляет собой тяжелую металлоконструкцию со снятыми внутренними напряжениями для резки с колебательной траекторией
- В такой конструкции ножевая траверса перемещается маховым движением, при котором расстояние между верхним и нижним ножами после выполнения реза снова увеличивается
- Преимущества такой конструкции — минимальное скручивание при резке, надежное освобождение раскроенного материала, увеличение срока службы ножей и простая настройка зазоров
Опора для заготовки
- Большой рабочий стол с шариковыми роликами и стабильным регулируемым угловым упором обеспечивают простоту работы и надежную ориентацию листовой заготовки
- длинные и надежные опорные кронштейны обеспечивают стабильное крепление больших листов
Гидравлическая система
- гидравлическая система надежна, удобна и не требует значительных затрат на обслуживание
- настраиваемые гидравлические прижимы, обеспечивающие рабочее усилие, фиксируют листовой металл в процессе резания близко к линии резки
Задний упор
- система заднего упора характеризуется особой прочностью, обеспечивающей возможность ее эксплуатации даже в сложных условиях производства
- Шарико-винтовые пары смонтированы со специальной защитой
Оснащение
- Простая в использовании система ЧУ ESTUN 21 точно позиционирует задний упор для одиночных разрезов или в программном режиме
- Управление станком осуществляется с помощью мобильного педального блока с аварийным выключателем
- Точная линия реза отображается на листовой заготовке с помощью контурного индикатора
- Верхние и нижние резцы предназначены для резки нержавеющей стали
Безопасность
- Предохранительная планка по всей длине лезвий откидывается на 1000 мм для лучшего обзора линии реза
- система защиты сконструирована в соответствии с последними европейскими требованиями безопасности
- Система безопасности со световым барьером защищает рабочую зону на задней стороне станка
NC управление позиционированием Estun E 21S
- Простое позиционирование для задних упоров листовых ножниц
- Одностороннее или (на выбор) двухстороннее позиционирование (предотвращение свободного хода шпинделя)
- Функция возврата в процессе резки
- автоматическое определение контрольных точек
- Простое сохранение и восстановление параметров
- Быстрый подвод к заданным в программе позициям
- Возможность задать до 40 программ с не более чем 25 шагами позиционирования
- Защита от отключения питания
| РАБОЧАЯ ЗОНА | |
|---|---|
| Толщина листа металла (макс.) | 8 мм |
| Длина обработки | 2500 мм |
| Вылет | 150 мм |
| Угол реза | 1,5 ° |
| Число подач за минуту | 12 ход/мин |
| Прижим | 10 шт. |
| Усилие прижима | 17,5 т |
| Габариты рабочего стола-В | 2830 мм x 500 мм x 800 мм |
| ЗАДНИЙ УПОР | |
|---|---|
| Задний упор | 1000 мм |
| Скорость подачи по оси Х | 2280 мм/мин |
| ПЕРЕДНИЕ ОПОРНЫЕ КРОНШТЕЙНЫ | |
|---|---|
| Количество опорных кронштейнов | 3 шт. |
| Длина опорных кронштейнов | 1000 мм |
| РЕЖУЩАЯ СПОСОБНОСТЬ | |
|---|---|
| Толщина листа (макс.) — конструкционная сталь | 8 мм |
| Толщина листа (мин.) — конструкционная сталь | 0,8 мм |
| Толщина листа (макс.) — нержавеющая сталь | 5 мм |
| Толщина листа (мин.) — нержавеющая сталь | 0,8 мм |
| МОЩНОСТЬ | |
|---|---|
| Мощность двигателя гл. привода | 7,5 кВт |
| Объем ёмкости гидравл. блока | 250 л |
| РАЗМЕРЫ И МАССА | |
|---|---|
| Габариты (Д х Ш х В)-В | 3,15 м x 1,85 м x 1,76 м |
| Масса | 7000 кг |
Стандартные комплектующие
NC управление позиционированием Estun E 21S
пневматическое устройство для опоры обрабатываемого листа металла
автоматическое перемещение заднего упора
контурный индикатор линии резки
накладное плечо
ножная педаль с аварийным выключателем
ручная установка угла резки
предохранительная планка
система безопасности для рабочей зоны заднего упора
нож для обработки листовой нержавеющей стали
регулируемый угловой упор
инструмент для обслуживания
руководство по эксплуатации
| Основные | |
|---|---|
| Производитель | Knuth Werkzeugmaschinen |
| Страна производитель | Турция |
| Дополнительный сервис | Сервисное обслуживание, Установка |
| Состояние | Новое |
| Тип станка | Гильотина |
| Тип привода | Гидравлический |
| Максимальное рабочее усилие | 17.5 т |
| Мощность | 7.5 кВт |
| Максимальная толщина листа | 8 мм |
| Максимальный ход штока | 150 мм |
| Количество ударов | 12 шт./мин |
| Угол реза | 1.5 град. |
| Общие параметры | |
| Вес | 7 т |
| Длина | 3150 мм |
| Ширина | 1850 мм |
| Высота | 1760 мм |
| Размеры рабочей поверхности | |
| Ширина стола | 2500 мм |
| Дополнительные характеристики | |
| Гарантийный срок | 12 мес |
| Глубина зева | 600 мм |
| ЧПУ | Нет |
- Цена: Цену уточняйте
- Способ упаковки: На палете в стрейч пленке. Не для открытого хранения. Возможна дополнительная упаковка.
