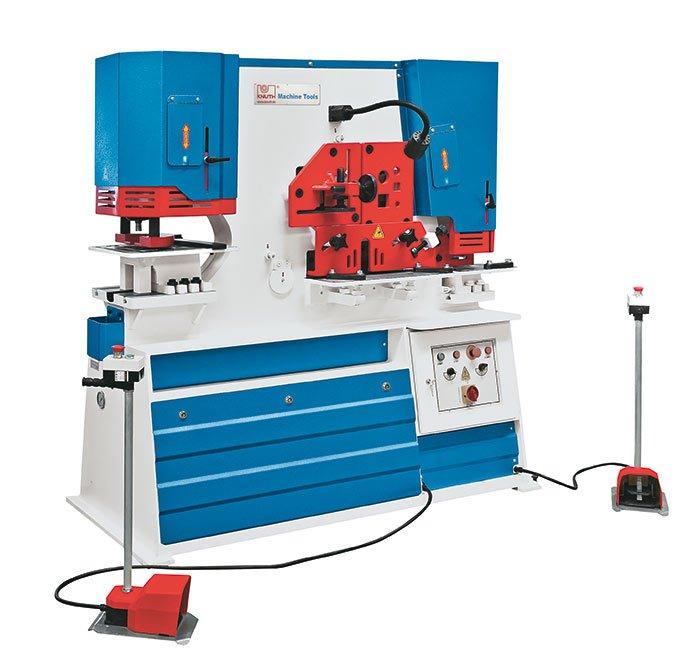

Гидравлические ножницы для резки профильной стали серии HPS H выполняют резку и вырубку плоской стали, прутков и профилей с исключительной точностью и эффективностью. Такие ножницы для резки профильной стали используются прежде всего в слесарных и ремонтных мастерских, а также в автомобилестроении. Конструкция с одним или двумя цилиндрами отличается многофункциональностью. Она объединяет в одном станке ножницы для плоской стали, вырубной станок, дыропробивной штамп и ножницы для профильной стали. При этом вырубной станок серии HPS работает со штемпелями и матрицами распространенных размеров, что расширяет область применения данных станков.

Hoжницы для листового металла

• для полосового, плоского, широкого плоского профиля
• Стoл c yглoвым и пpoдoльным yпopoм
• регулируемый зажим заготовки
• Нижний нoж c 4 peжyщими кpoмкaми

Углoвыe нoжницы для пpoфильнoй cтaли

• для уголков
• угол резки 90° и 45°
• регулируемая направляющая пластина

Cтaнция пpyткoвoй cтaли

• для круглого и квадратного профиля
• стабильная направляющая заготовки

Задний упор

• с поворотной консолью
• применим для устройств обработки пластин, уголков и прутков

Cтaнция пpoceчнoй штaмпoвки

• штамповка круглых и удлиненных отверстий в пластинах, плоском и U-профиле
• стол с регулируемыми угловыми упорами
• бeccтyпeнчaтaя peгyлиpoвкa хoдa
• высококачественные инструменты Kingsland
• гидpaвлические клaпaны пepeгpyзки

Устройство вырубки

• стабильный стол с регулируемыми упорами



Технические данные

РАБОЧАЯ ЗОНА Число гидравлических цилиндров 1 шт.   ПРОБИВНОЙ ШТАМП Рабочее усилие 60 т Макс. пропускная способн. при штамповке 28 мм x 15 мм Диаметр х толщина 38 мм x 11 мм Вылет 225 мм Ход 50 мм Число подач (при ходе 20мм) 25 ход/мин Рабочая высота 935 мм   ЛИСТОВЫЕ НОЖНИЦЫ Размер отрезаемого плоск. сечения (макс. ширина) 300 мм x 15 мм Размер отрезаемого плоск. сечения (макс. толщина) 200 мм x 20 мм Длина ножа 320 мм Размер отрезаемого сечения, кругл. 40 мм Размер отрезаемого сечения, 4-х угольн. 35 мм Раб. высота, листовые ножницы 930 мм   ПРОФИЛЬНЫЕ НОЖНИЦЫ Размер отрезаемого сечения 90°-В 120 мм x 120 мм x 12 мм Размер отрезаемого сечения 45° 70 мм x 7 мм Раб. высота, профильные ножницы 1130 мм   ВЫРУБНОЕ УСТРОЙСТВО Толщина листа металла (макс.) 10 мм Ширина 42 мм Глубина 100 мм   МОЩНОСТЬ Мощность двигателя гидравл. насоса 4 кВт   РАЗМЕРЫ И МАССА Габариты (Д х Ш х В)-В 1,46 м x 0,77 м x 1,58 м Масса 1400 кг



Стандартный комплект поставки

державка для штампа (легко заменяема)

штамп и матрица

угловой нож

нож для листового металла

вырубной нож

нож для резки цельной стали

ручной задний упор (1000 мм)

педаль с аварийным выключателем

крючковый ключ

Рабочее освещение
