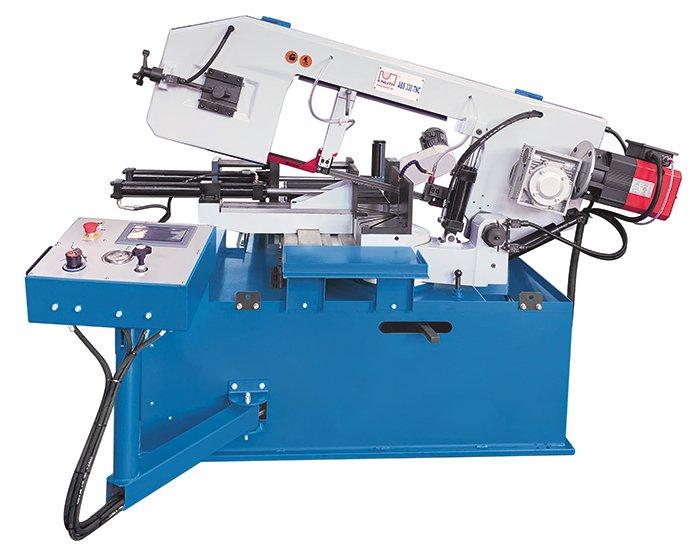

Автоматическая ленточная пила ABS 330 TNC

Модели серии ABS 330 TNC - полностью автоматические горизонтальные ленточнопильные станки для выполнения высокоточных прямых и косых резов крупных и тяжелых заготовкок из стали, чугуна и других металлов. Конструкция станков отличается поворотной и чрезвычайно устойчивой рамой пилы. Углы реза до 60° могут устанавливаться в ручном режиме. В качестве главного привода используется серводвигатель с высоким крутящим моментом и плавной регулировкой. Автоматическая подача материала имеет полностью гидравлический привод, а ПЛК с большим сенсорным экраном позволяет легко осуществлять программирование.

• ручная регулировка угла скоса
• ПЛК с панелью управления и графическим сенсорным дисплеем
• 2-ступенчатый привод
• гидравлический зажим заготовок
• подающие и отводные рольганги в качестве стандартных комплектующих
• автоматическая подача заготовки и цикл резки могут программироваться с помощью ПЛК
• графическая панель на сенсорном экране обеспечивает простоту и наглядность программирования
• данные могут вводиться в метрических и английских единицах
• 2-ступенчатый двигатель привода упрощает настройку скорости движения пильной ленты
• стабильные и регулируемые направляющие пильной ленты легко настраиваются под диаметр заготовки
• безопасность работы в автоматическом режиме гарантируется с помощью кожухов, ограничивающих рабочую зону
• длинные и широкие подающие и отводные рольганги включены в стандартные комплектующие

Технические данные

РЕЖУЩАЯ СПОСОБНОСТЬ Скорость резания 40/80 м/мин Загрузок на один ход (макс.) 500 мм Рабочая высота 850 мм Размер отрезаемого сечения 0° (круглое сечение) 330 мм Размер отрезаемого сечения 0° (квадрат) 250 мм Размер отрезаемого сечения 0° (прямоуг. сечение) (Д x Ш) 460 мм x 250 мм Размер отрезаемого сечения 30° (круг) 310 мм Размер отрезаемого сечения 30° (квадрат) 250 мм Размер отрезаемого сечения 30° (прямоуг.) (Д x Ш) 375 мм x 250 мм Размер отрезаемого сечения 45° (круг) 305 мм Размер отрезаемого сечения 45° (квадрат Л) 250 мм Размер отрезаемого сечения 45° (прямоуг.) (Д x Ш) 305 мм x 250 мм Размер отрезаемого сечения 60° (круг) 205 мм Размер отрезаемого сечения 60° (квадрат) 205 мм Размер отрезаемого сечения 60° (прямоуг.) (Д x Ш) 205 мм x 250 мм   МОЩНОСТЬ Мощность двигателя гл. привода 1,5/2,2 кВт Мощность двигателя гидравл. насоса 0,75 кВт Мощность двигателя насоса СОЖ 0,045 кВт   РАЗМЕРЫ И МАССА Размеры ленты-В 3960 мм x 34 мм x 1,1 мм Габариты (Д х Ш х В)-В 6,47 м x 2,25 м x 1,4 м Масса 1520 кг

ЧПУ для ленточнопильных станков

• Автоматические ленточные пилы позволяют программировать длину распила и количество деталей
• Интуитивно понятная система диалогового программирования, точно оптимизированная для ленточной пилы, позволяет выполнять распилку в автоматическом и полуавтоматическом режимах
• Программирование циклов резки с помощью сенсорного экрана
• Операции подачи материала выполняются автоматически, пока не будет выполнено заданное число распилов или не кончится материал
• Автоматический контроль функций и вывод сообщений об ошибках на дисплей



Стандартные комплектующие

щётка для стружки

рольганг подачи (3 м)

гидравлическая подача заготовок

биметал. пильное полотно

дисплей с сенсорным экраном

СОЖ

инструмент для обслуживания

руководство по эксплуатации
