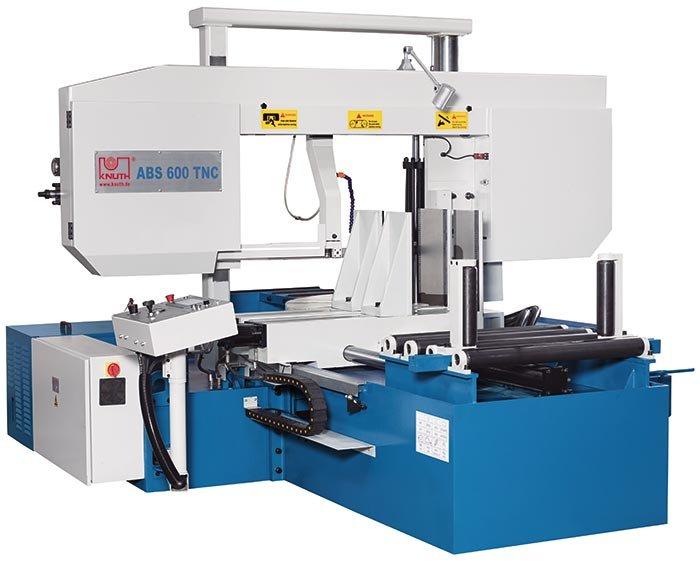

Автоматическая ленточная пила ABS 600 TNC

ABS 600 TNC - самый большой полностью автоматический горизонтальный ленточнопильный станок для выполнения высокоточных прямых и косых резов в линейке станков KNUTH. Конструкция с поворотной двухстоечной рамой может позиционироваться в ручном режиме с помощью гидравлики на угол до 45 градусов. В качестве главного привода используется серводвигатель с высоким крутящим моментом и плавной регулировкой, а автоматическая подача материала осуществляется с помощью гидравлического привода. Управление ПЛК с помощью сенсорного экрана легко программируется, а спиральный транспортер для стружки, входящий в стандартную комплектацию, подчеркивает ориентацию на крупносерийное производство.

• исполнение с двумя колонками для превосходной устойчивости
• ручная настройка угла скоса с гидравлической регулировкой
• ПЛК с панелью управления и графическим сенсорным дисплеем
• сервопривод для главного мотора
• гидравлический зажим заготовок
• для обеспечения эффективной резки заготовок большого диаметра, этот тяжелый станок серийно укомплектован системой подачи заготовки управляемoмoй ЧУ
• надежный сенсорный экран подвижной панели управления упрощает и ускоряет программирование и обеспечивает безопасную эксплуатацию станка
• рама станка представляет собой жесткую конструкцию с двумя колоннами, что обеспечивает великолепную стабильность и устойчивость к скручиванию
• гидравлическая подача дуги пилы может бесступенчато настраиваться оператором в соответствии с условиями обработки
• тиски c гидравлической регулировкой хода устанавливают заготовку в запрограммированном положении, а вторые тиски надежно фиксируют ее перед пильным полотном
• система линейных измерений системы подачи заготовки гарантирует точные габариты загатовки при максимальной повторяемости
• серводвигатель с высоким крутящим моментом позволяет бесступенчатую регулировку скорости резания

Технические данные

РЕЖУЩАЯ СПОСОБНОСТЬ Скорость резания 0 м/мин - 100 м/мин Загрузок на один ход (макс.) 600 мм Размер отрезаемого сечения 0° (круглое сечение) 600 мм Размер отрезаемого сечения 0° (квадрат) 600 мм Размер отрезаемого сечения 0° (прямоуг. сечение) (Д x Ш) 850 мм x 600 мм Размер отрезаемого сечения 45° (круг) 400 мм Размер отрезаемого сечения 45° (квадрат Л) 400 мм Размер отрезаемого сечения 45° (прямоуг.) (Д x Ш) 400 мм x 600 мм   МОЩНОСТЬ Мощность двигателя гл. привода 5,5 кВт Мощность двигателя гидравл. насоса 1,5 кВт Мощность двигателя насоса СОЖ 0,09 кВт   РАЗМЕРЫ И МАССА Размеры ленты-В 6685 мм x 54 мм x 1,6 мм Габариты (Д х Ш х В)-В 3,11 м x 3,38 м x 2,35 м Масса 3945 кг

ЧПУ для ленточнопильных станков

• Автоматические ленточные пилы позволяют программировать длину распила и количество деталей
• Интуитивно понятная система диалогового программирования, точно оптимизированная для ленточной пилы, позволяет выполнять распилку в автоматическом и полуавтоматическом режимах
• Программирование циклов резки с помощью сенсорного экрана
• Операции подачи материала выполняются автоматически, пока не будет выполнено заданное число распилов или не кончится материал
• Автоматический контроль функций и вывод сообщений об ошибках на дисплей



Стандартные комплектующие

щётка для стружки

гидравл. тиски

биметал. пильное полотно

дисплей с сенсорным экраном

лампа

транспортер отвода стружки

СОЖ

опора для заготовки

инструмент для обслуживания

руководство по эксплуатации
