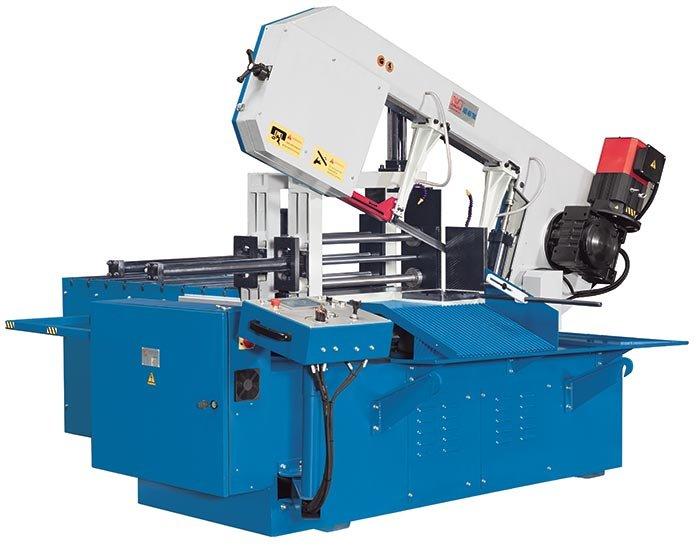

Автоматическая ленточная пила ABS 460 TNC

При помощи полностью автоматических горизонтальных ленточнопильных станков серии ABS 460 TNC можно выполнять точные прямые и косые резы в тяжелых заготовках из стали, чугуна и других металлов. Конструкция станков отличается поворотной и устойчивой рамой пилы. Углы реза до 60 градусов можно выбирать вручную и позиционировать с помощью гидравлики. Основным приводом служит серводвигатель с высоким крутящим моментом. Автоматическая подача материала осуществляется с помощью гидравлики, а ПЛК с большим сенсорным экраном обеспечивает легкое программирование производственных задач.

• ручная настройка угла скоса с гидравлической регулировкой
• ПЛК с панелью управления и графическим сенсорным дисплеем
• сервопривод для главного мотора
• гидравлический зажим заготовок
• При помощи гидравлического привода оператор может вручную настраивать угол дуги пилы (0°, 30°, 45° и 60°)
• прочная панель управления с сенсорным экраном обеспечивает простоту программирования задач резки
• функция автоматической подачи заготовки обеспечена точной линейной системой измерения
• гидравлическая бесступенчатая настройка положения дуги пилы
• бесступенчатая настройка рабочей скорости пильного полотна, а также высокий крутящий момент во всем диапазоне частоты вращения, благодаря сервоприводу
• цифровая индексация скорости движения пильного полотна
• высокоточные и жёсткие направляющие обеспечивают высокую точность угла распила

Технические данные

РЕЖУЩАЯ СПОСОБНОСТЬ Скорость резания 23 м/мин - 95 м/мин Загрузок на один ход (макс.) 650 мм Рабочая высота 850 мм Размер отрезаемого сечения 0° (круглое сечение) 460 мм Размер отрезаемого сечения 0° (квадрат) 350 мм Размер отрезаемого сечения 0° (прямоуг. сечение) (Д x Ш) 650 мм x 350 мм Размер отрезаемого сечения 30° (круг) 460 мм Размер отрезаемого сечения 30° (квадрат) 350 мм Размер отрезаемого сечения 30° (прямоуг.) (Д x Ш) 580 мм x 350 мм Размер отрезаемого сечения 45° (круг) 460 мм Размер отрезаемого сечения 45° (квадрат Л) 350 мм Размер отрезаемого сечения 45° (прямоуг.) (Д x Ш) 460 мм x 350 мм Размер отрезаемого сечения 60° (круг) 310 мм Размер отрезаемого сечения 60° (квадрат) 310 мм Размер отрезаемого сечения 60° (прямоуг.) (Д x Ш) 310 мм x 350 мм   МОЩНОСТЬ Мощность двигателя гл. привода 5,5 кВт Мощность двигателя гидравл. насоса 1,5 кВт Мощность двигателя насоса СОЖ 0,045 кВт   РАЗМЕРЫ И МАССА Размеры ленты-В 5220 мм x 41 мм x 1,3 мм Габариты (Д х Ш х В)-В 3,23 м x 2,72 м x 1,77 м Масса 2430 кг

ЧПУ для ленточнопильных станков

• Автоматические ленточные пилы позволяют программировать длину распила и количество деталей
• Интуитивно понятная система диалогового программирования, точно оптимизированная для ленточной пилы, позволяет выполнять распилку в автоматическом и полуавтоматическом режимах
• Программирование циклов резки с помощью сенсорного экрана
• Операции подачи материала выполняются автоматически, пока не будет выполнено заданное число распилов или не кончится материал
• Автоматический контроль функций и вывод сообщений об ошибках на дисплей



Стандартные комплектующие

гидравлические тиски

гидравлические тиски подачи

биметаллическое пильное полотно

дисплей с сенсорным экраном

СОЖ

щётка для стружки

инструмент для обслуживания

руководство по эксплуатации
