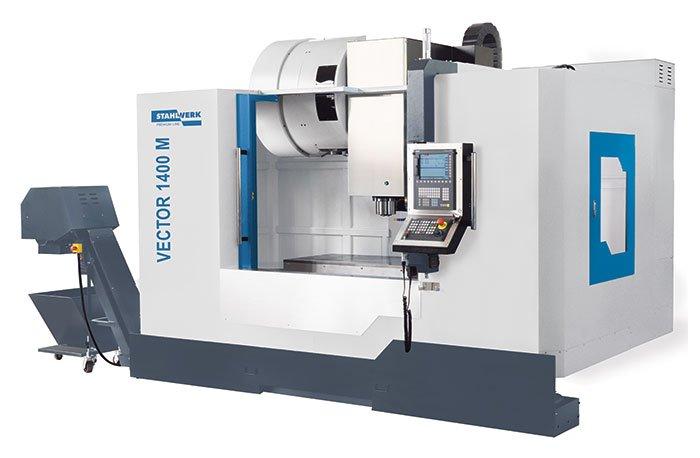

Вертикальный обрабатывающий центр с ЧПУ - VECTOR 1400 M SI

Серия станков Vector 1400 разработана для обработки крупных и тяжелых заготовок. Тяжелая станина станка из миханита, прочная конструкция с четырьмя направляющими по оси Y и высококачественные конструктивные элементы обеспечивают стабильно высокую производительность обработки. Вы можете рассчитывать на высокую точность также и при многосменной работе. Широкий ассортимент комплектующих позволяет расширить эти станки до специализированных комплексных решений для конкретных задач пользователя. Эта серия обеспечивает решения по автоматизации, которые позволяют еще больше повысить производительность.

• станина станка оптимизирована за счет метода расчета воздействия различных сил (FEM)
• шпиндель с несколькими подшипниковыми опорами для минимизации вибрации
• подача охлаждающего средства через шпиндель (30 бар) для оптимального качества резки
• подходит для работы в несколько смен
• широкие возможности для индивидуальной настройки и автоматизации процессов
• гарантия 2 года (стандартная поставка)

• Конструкция станка

• Инновационный дизайн основания станка с низким центром тяжести гарантирует устойчивость и высокоточную обработку заготовок весом до 1500 кг
• Благодаря глубоким расчетам и симуляции разнообразных условий нагрузки мы можем гарантировать непревзойденную устойчивость рамы станка в рабочих условиях
• При производстве станка особое внимание уделялось экономии места и эргономике
• Роликовые линейные направляющие по всем осям с высокой несущей способностью и устойчивостью гарантируют высокую динамику и плавный ход при работе с большими нагрузками
• Мощные сервоприводы напрямую подсоединяются к большеразмерным шариковым винтам и передают высокий крутящий момент без потерь
• Дополнительные подшипники главного шпинделя обеспечивают отличное поглощение и отвод сил, возникающих в процессе обработки
• Инновационная конструкция наших шпинделей гарантирует относительно низкое образование тепла под нагрузкой
• Крупные закаленные подшипники гарантируют радиальную устойчивость во время обработки сложных заготовок
• Высокотемпературные смазочные материалы обеспечивают отличную смазку при любой эксплуатационной температуре и гарантируют долгий срок службы
• Зажим инструмента с контактными поверхностями на конусе и крепежном фланце формы обеспечивает особенно точную посадку инструмента в шпинделе

• Механизм смены инструмента

• Для того чтобы вы могли использовать весь потенциал одного обрабатывающего центра, серия VECTOR оборудована одним из лучших на рынке магазинов для смены инструмента
• Смена инструмента всего в течении 1,8 секунд двуплечевым захватом – самое быстрое и эффективное на рынке

• Обслуживание

• Полностью закрытое рабочее пространство с большими дверными и боковыми проемами обеспечивает легкий доступ, безопасность и чистоту
• Нам удалось значительно снизить теплоотдачу и уровень шума путем размещения электрического оборудования в отдельные шкафы управления для высокого и низкого напряжения
• Благодаря электронному маховику оператору проще выполнять настройки станка
• Централизованная система автоматической подачи обеспечивает маслом все точки смазки

• Главный шпиндель

ЧПУ Siemens 828D c Shopmill

SINUMERIK 828 D – силовой агрегат компактного класса с системой ЧПУ

Достоинства

• компактная, надежная и не требующая техобслуживания панель управления ЧПУ
• удобное задание данных и программ с помощью QWERTY клавиатуры
• высокая точность обработки
• интеллектуальная функция кинематических преобразований для обработки цилиндрических деталей и из послойного поворота
• технология SINUMERIK MDynamics с новой функцией Advanced Surface позволяет достичь высокое качество обрабатываемой поверхности, а также высокую эффективность производства формообразующих компонентов
• ShopMill: программирование обработки образцов и небольших серий за короткое время
• руководство к программе помогает достичь обработку за короткое время и максимальное удобство при крупносерийном производстве
• Уникальный спектр технологических циклов - от фрезерной обработки разнообразных контуров с опознованием остатков материала заканчивая в процессом измерения
• анимированные элементы: помощь в управлении и программировании посредством покадрового отображения последовательности изображений
• перенос данных современным методом через: USB-разъем, CF-флешкарту и сеть Ethernet
• простая система сообщений: макс. доступ станка благодаря мониторингу производимому посредством текстовых сообщений (SMS)

ЧПУ блок

• панель управления на производительном ЧПУ
• прочная панель управления изготовленная из магниего литья
• интегрированная QWERTY клавиатура
• не требующая техобслуживания модель (запасная батарейка не нужна)

Характеристики и функции ЧПУ

• технология SINUMERIK MDynamics с Advanced Surface для решения задач формостроения
• динамичное предварительное управление
• 4-координатная синхронная интерполяция (X, Y, Z, круговая оси)
• линейная, циркулярная и спиральная интерполяции
• нарезание резьбы метчиком без компенсационного патрона и резьбовой фрезой
• ориентиованная остановка шпинделя
• переключение дюйм/мм
• FRAME - концепт индивидуального преобразования координат, в том числе поворот, масштабирование и зеркальное отображение
• 100 регулируемых сдвигов точки нуля
• синхронные операции и быстрая функция помощи

Технологические циклы ЧПУ

• технологические циклы доступные из режима руководства программы (programGUIDE) и функции пошагового программирования рабочего процесса ShopMill
• большой набор циклов сверлильной обработки
• большой набор фрезерных циклов для стандартных геометричеких форм
• большой набор примеров позиционирования для сверлильных и фрезерных операций
• Высокоскоростная регулировка для заданий из области формостроения
• расчет геометрических форм для свободной задачи контуров
• цикл обработки контурных карманов / цапф с островками

графическая функция

• анимированные элементы: помощь при вводе параметров обработки посредством покадрового отображения последовательности изображений
• система помощи онлайн, подобная компютерной
• графическое многоуровневое моделирование ЧПУ

ЧПУ управление инструментами

• отображение параметров инструментов и сменщика в одном окне
• управление инструментами, с возможностью считывания обозначения их названий
• функция погрузки / выгрузки упрощает использование мест магазина
• управление инструментами с системой контроля за их сроком службы
• 10,4" ЖК (TFT) цветной монитор
• ускорение с ограничением возврата



Технические данные

РАБОЧАЯ ЗОНА
Размеры стола	1500 мм x 700 мм
Допустимая нагрузка на стол	1500 кг
Масса заготовки (макс.)	1500 кг
Расстояние торец шпинделя/стол	150 мм - 850 мм
Т-образные пазы, количество	6 шт.
Т-образн. пазы (ширина х расст.)	18 мм x 100 мм



ТЕХНОЛОГИЧЕСКИЙ ХОД
Технологический ход, ось X	1400 мм
Технологический ход, ось Y	720 мм
Технологический ход, ось Z	700 мм



ГЛАВНЫЙ ШПИНДЕЛЬ
Частота вращения шпинделя	10000 об/мин
Зажим шпинделя	SK 40



УСКОРЕННЫЙ ХОД
Ускоренный ход, ось Х	24 м/мин
Ускоренный ход, ось Y	24 м/мин
Ускоренный ход, ось Z	24 м/мин



ПОДАЧА
Рабочая подача, ось Х	0,1 мм/мин - 10 мм/мин
Рабочая подача, ось Y	0,1 мм/мин - 10 мм/мин
Рабочая подача по оси Z	0,1 мм/мин - 10 мм/мин



CМЕНЩИК ИНСТРУМЕНТА
Количество позиций	24 шт.
Размер инструмента ØхД (макс.)	80 мм x 300 мм
Время смены инструмента, зажим/зажим	3,9 сек
Время смены инструмента, инструм./инструм.	1,8 сек



TОЧНОСТЬ
Точность позиционирования	± 0,005/ 0,0002" мм
Точность повтора	± 0,003 / ± 0,00012" мм



МОЩНОСТЬ
Главный привод, пост. нагрузка	17 кВт
Мощность двигателя, ось Х	5,5 кВт
Мощность двигателя, ось Y	5,5 кВт
Мощность двигателя, ось Z	5,5 кВт



ЧПУ
Система управления	Siemens



РАЗМЕРЫ И МАССА
Масса	9500 кг
Габариты (Д х Ш х В)-В	3,8 м x 2,6 м x 3,3 м

Стандартные комплектующие

ЧПУ Siemens 828D c Shopmill

охлаждение через шпиндель 30 бар с двойным фильтром

24-поз. инструментальный магазин с 2-плечевым захватом

крепление SK 40

масляное охлаждение шпинделя

стружкотранспортёр элеваторного типа с емкостью для стружки

электронный маховичок

Cепаратор масла

автомат. система центральной смазки

пистолет для охлаждающего жидкости

система вымывания стружки

теплообменник распределительного шкафа

телескопические кожухи для осей

USB разъем

рабочее освещение

3-цветная сигнальная лампа

устройство для считывания карт

полностью закрытая рабочая зона

CОЖ

регулируемые ножки станка

инструмент для обслуживания

руководство по эксплуатации

подготовка для Renishaw TS 27
