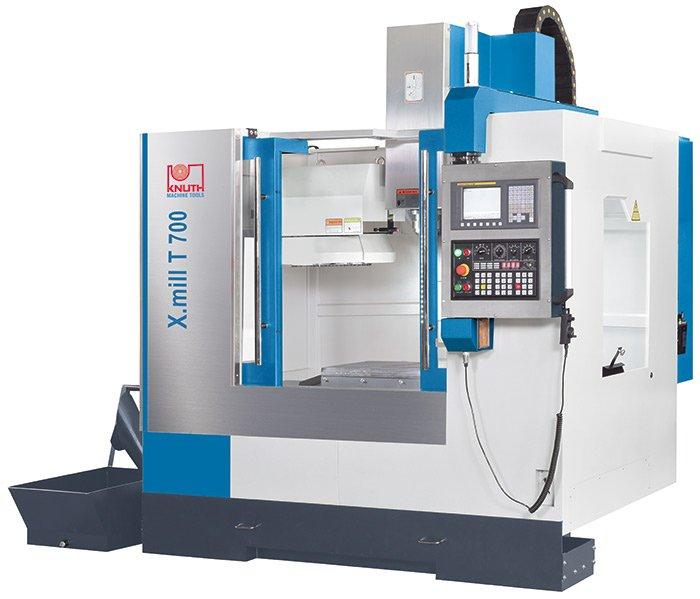

Вертикальный обрабатывающий центр X.mill T 1000 FA

Серия X.mill T - последнее поколение наших вертикальных обрабатывающих центров. Здесь пользователь решает, какое устройство ЧПУ лучше всего впишется в его ассортимент станков. С любой из систем управления - Heidenhain, Siemens или Fanuc - эта серия обеспечивает превосходное соотношение цены и качества. Большой набор комплектующих позволяет подстроиться под Ваши конкретные требования. Благодаря использованию новейших технологий, нам также удалось добиться исключительной жесткости станины в этом классе станков.

• станина станка оптимизирована за счет метода расчета воздействия различных сил (FEM)
• сверхширокая Y-образная колона для большей устойчивости
• шариковые винты класса C3 (Ø 32 мм) для высокой точности
• системы управления Siemens, Fanuc и Heidenhain
• широкие возможности для индивидуальной настройки и автоматизации процессов
• Новая серия X.mill идеально подходит для рационального и экономичного серийного производства
• Все станки серии оборудованы системами управления Siemens, Fanuc или Heidenhain, которые позволяют пользователю самостоятельно выбирать лучшее сочетание технологий управления в зависимости от рабочих условий



• Конструкция станка

• Станина в станках серии X.mill сконструирована при помощи самого современного на рынке программного обеспечения FEM
• Компактная конструкция станины с широкой основой колонны оптимизирована под любые нагрузки
• перемещение осей по закрытым линейным направляющим и высокоточным ШВП с динамическими сервоприводами

• Шпиндель

• Дополнительные подшипники главного шпинделя обеспечивают отличное поглощение и отвод сил, возникающих в процессе обработки
• Инновационная конструкция наших шпинделей гарантирует относительно низкое образование тепла под нагрузкой
• Крупные закаленные подшипники гарантируют радиальную устойчивость во время обработки сложных заготовок
• Высокотемпературные смазочные материалы обеспечивают отличную смазку при любой эксплуатационной температуре и гарантируют долгий срок службы

• Механизм смены инструмента

• Прочный безрычажный магазин смены инструмента на 20 гнезд обеспечивает возможность быстрой смены инструмента во время текущих производственных операций
• В качестве опции также доступен cменщик инструмента с двойным захватом (до 30 гнезд)

• Обслуживание

• полностью закрытое рабочее пространство с большими дверными и боковыми проемами обеспечивает простой доступ, безопасность и чистоту
• Нам удалось значительно снизить теплоотдачу и уровень шума путем размещения электрического оборудования в отдельные шкафы управления для высокого и низкого напряжения
• Благодаря электронному маховику оператору проще выполнять настройки станка
• Централизованная система автоматической подачи обеспечивает маслом все точки смазки

управление Fanuc Oi-MF

ЧПУ Fanuc 0i MF

• Простое программирование и управление, короткое время ознакомления с программой
• Удобное графическое изображение для визуального контроля хода программ обработки деталей
• Использование уже установленных программ без необходимости нового или повторного программирования
• Обработка на высокой скорости и серийная нано-интерполяция
• Стандартные циклы и макрос В клиента для упрощённого создания программ обработки деталей
• Самые современные функции, такие как ограничение толчков, Nano Smoothing и Al Contour Control ll - совместимость с предшествующей версией серии 0 и серии 0i Modell A, B, C и D.
• Системы ЧПУ серии 0i-Modell F - это усовершенствованные модели серий 0 и 0i, которые были 700.000 раз установлены на станках по всему миру, благодаря чему относятся к самым популярным системам управления в мире.
• Благодаря возможности синхронного управления 4 осями ЧПУ серии 0i отлично подходит для использования на сложных, продвинутых станках.

Технические данные

РАБОЧАЯ ЗОНА Размеры стола 1100 мм x 550 мм Допустимая нагрузка на стол 800 кг Расстояние торец шпинделя/стол 150 мм - 700 мм Расстояние центр шпинделя/стойка 520 мм Т-образн. пазы (ширина х расст.) 18 мм x 100 мм Т-образные пазы, количество 5 шт.   ТЕХНОЛОГИЧЕСКИЙ ХОД Технологический ход, ось X 1000 мм Технологический ход, ось Y 550 мм Технологический ход, ось Z 550 мм   ГЛАВНЫЙ ШПИНДЕЛЬ Частота вращения шпинделя 10000 об/мин Зажим шпинделя SK 40 Постоянный крутящий момент 63,7 Нм   УСКОРЕННЫЙ ХОД Ускоренный ход, оси  X, Y, Z 36000 мм/мин   ПОДАЧА Рабочая подача, ось X/Y/Z 10 м/мин x 10 м/мин   CМЕНЩИК ИНСТРУМЕНТА Количество позиций 20 шт. Ø инструмента 100 (130) мм Масса инструмента (макс.) 8 кг Время смены инструмента, инструм./инструм. 10 сек   TОЧНОСТЬ Точность позиционирования ± 0,005 мм Точность повтора ± 0,003 мм   МОЩНОСТЬ Мощность двигателя гл. привода 9 кВт Мощность двигателя, ось Х 2,3 кВт Мощность двигателя, ось Y 2,3 кВт Мощность двигателя, ось Z 3,3 кВт Общая потребляемая мощность 15 кВА - 20 кВА   ЧПУ Система управления Siemens   РАЗМЕРЫ И МАССА Габариты (Д х Ш х В)-В 2,62 м x 2,2 м x 2,7 м Масса 4600 кг



Стандартные комплектующие

управление Fanuc Oi-MF

сменщик инструмента зонтичного типа SK40-20

транспортёр для стружки спирального типа с ёмкостью для стружки

нарезание резьбы (Rigid Tapping)

автоматическое выключение

пистолет-распылитель охлаждающей жидкости

CОЖ

вентиляция шпинделя

теплообменник распределительного шкафа

закрытая рабочая зона (без верхнего кожуха)

электронный маховичок

USB разъем

система автоматической централизованной смазки

рабочее освещение

3-цветная сигнальная лампа

инструмент для обслуживания

болты и пластины для выставления по уровню

подготовка для Renishaw TS 27
