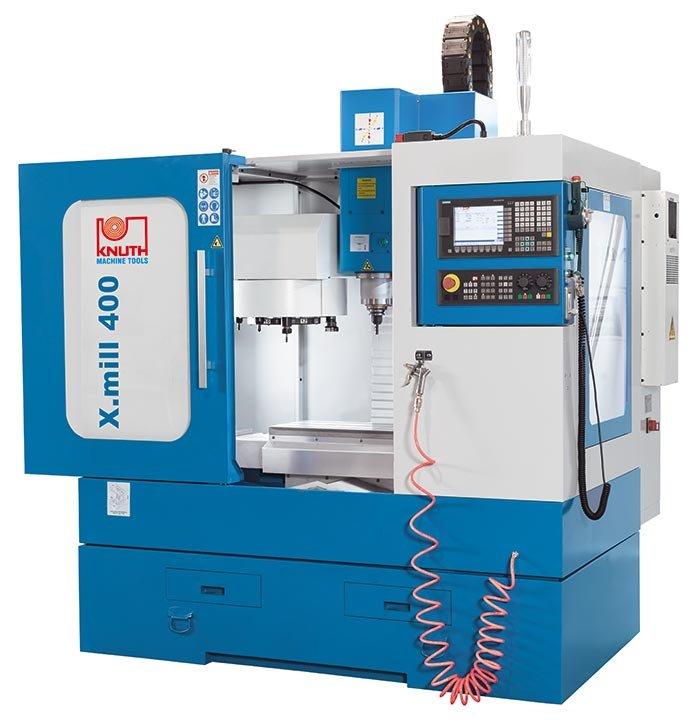

Вертикальный обрабатывающий центр с ЧПУ - X.mill 400 (SK40)

X.mill 400 - надежный, компактный обрабатывающий центр с большим набором комплектующих для бережливого и экономичного серийного производства. Данная модель очень популярна среди клиентов, которые ищут быстрое, экономичное решение для небольших мастерских или хотят перейти от обычной обработки к обработке с ЧПУ.

• компактный дизайн и малый расход ресурсов
• надежный и износостойкий корпус
• мощный шпиндель с масляным охлаждением
• шкаф управления с системой кондиционирования воздуха

• Ключевые характеристики

• производительность шпинделя SK40 до 8000 об/мин
• Корпус станка из массивного чугуна с низким центром тяжести и компактный дизайн
• Система ЧПУ Siemens 808D и приводы Siemens обеспечивают оптимальную надежность технологического процесса и эффективное программирование

• Конструкция станка

• Массивный Y-образный чугунный корпус станка спроектирован и изготовлен с опорой на многолетний опыт и самые современные технологические достижения
• Для перемещения всех осей используются высококачественные, полностью закрытые линейные направляющие и шарико-винтовые передачи, обеспечивающие прецизионную точность и низкое трение
• Массивный стол с 3 пазами рассчитан на нагрузку до 150 кг
• Привод оси Z оснащен противовесом с направляющими роликами
• электронный маховичек облегчает управление станком
• Централизованная система автоматической подачи обеспечивает маслом все точки смазки

• Шпиндель

• шпиндель на нескольких опорных подшипниках обеспечивает хорошую подводку и отведение возникающих при обработке заготовок сил
• Высококачественный шпиндельный блок оснащен большим держателем инструмента и масляным охладителем шпинделя в стандартной комплектации, что весьма ценно при непрерывной работе

• Механизм смены инструмента

• Надежный узел смены инструмента на 12 гнезд позволяет заменить инструмент всего за 7 секунд.
• Макс. масса инструмента — 3 кг

ЧПУ Siemens 808D Advance

• SINUMERIK 808D ADVANCE оптимально соответствует требованиям самых современных станков
• коммуникация между ЧПУ и приводом посредством высокоскоростного соединения обеспечивает высокоэффективную регулировку положения, гарантирующую, в свою очередь, высокую точность и оптимальную производительность обработки
• оптимальное сочетание цены и качества гарантировано
• Благодаря шпинделям и приводам осей нового поколения ПО SINUMERIK 808D ADVANCE, оснащённое ЖК-экраном с диагональю 8,4 дюйма, является самым современным готовым к использованию ЧПУ для современных стандартных станков

Преимущества - повышенная точность благодаря цифровому решению:

• повышенная устойчивость к нагрузкам в сочетании с более коротким временем ускорения и минимальными задержками в работе станка
• благодаря стабильной скорости резки достигается улучшенное качество обработки поверхности заготовки

Повышенная прочность:

• для ведения резки в условиях интенсивной нагрузки возможна автоматическая настройка крутящего момента шпинделя, что обеспечивает дополнительную защиту инструмента и системы шпинделя
• широкая область зажима SINAMICS предотвращает отключение станка при нестабильном снабжении энергией. Это позволяет сократить время простоя станка

Повышенный комфорт управления:

• быстрое Ethernet-соединение облегчает ввод в эксплуатацию и диагностику станка, а также работы с цифровыми программами управления

Технические данные

РАБОЧАЯ ЗОНА Размеры стола 600 мм x 300 мм Допустимая нагрузка на стол 150 кг Т-образные пазы, количество 3 шт. Т-образные пазы, ширина 14 мм Т-образные пазы, расстояние 100 мм Расстояние торец шпинделя/стол 100 мм - 580 мм   ТЕХНОЛОГИЧЕСКИЙ ХОД Технологический ход, ось X 400 мм Технологический ход, ось Y 230 мм Технологический ход, ось Z 450 мм   ГЛАВНЫЙ ШПИНДЕЛЬ Частота вращения шпинделя 8000 об/мин Зажим шпинделя SK 40   ПОДАЧА Ускоренный ход, ось X 12000 мм/мин Ускоренный ход ось Y 12000 мм/мин Ускоренный ход, ось Z 10000 мм/мин Рабочая подача, ось Х 1 мм/мин - 10000 мм/мин Рабочая подача, ось Y 1 мм/мин - 10000 мм/мин Рабочая подача по оси Z 1 мм/мин - 10000 мм/мин   CМЕНЩИК ИНСТРУМЕНТА Количество позиций 12 шт. Ø инструмента 50 (120) мм Длина инструмента (макс.) 200 мм Масса инструмента (макс.) 3 кг Время смены инструмента, инструм./инструм. 7 сек   TОЧНОСТЬ Точность позиционирования 0,02 мм Точность повтора 0,01 мм   МОЩНОСТЬ Мощность двигателя гл. привода 3,7 кВт Мощность двигателя, ось Х 0,75 кВт Мощность двигателя, ось Y 0,75 кВт Мощность двигателя, ось Z 1 кВт Общая потребляемая мощность 10 кВА   РАЗМЕРЫ И МАССА Габариты (Д х Ш х В)-В 2,1 м x 1,9 м x 2,45 м Масса 2200 кг



Стандартные комплектующие

рабочее освещение

система автоматической централизованной смазки

инструмент для обслуживания

руководство по эксплуатации

электронный маховичок

полное ограждение рабочей зоны

СОЖ

пневмaтический пистолет

монтажные элементы

ЧПУ Siemens 808D Advance

дисплей индикации рабочего состояния

12-позиц. автоматический сменщик инструмен
