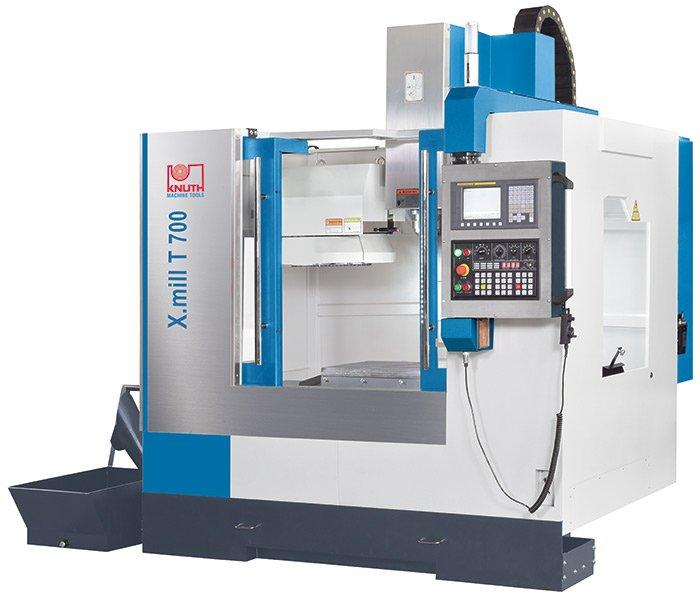

Вертикальный обрабатывающий центр X.mill T 700 FA

Цену уточняйте

+7 (777) 223-69-56
  • +7 (707) 223-69-56

Заказ только по телефону

возврат товара в течение 14 дней по договоренности
Вертикальный обрабатывающий центр X.mill T 700 FA
Под заказВертикальный обрабатывающий центр X.mill T 700 FA
Цену уточняйте
+7 (777) 223-69-56
  • +7 (707) 223-69-56
Описание
Характеристики
Спецификация
Информация для заказа

Серия X.mill T - последнее поколение наших вертикальных обрабатывающих центров. Здесь пользователь решает, какое устройство ЧПУ лучше всего впишется в его ассортимент станков. С любой из систем управления - Heidenhain, Siemens или Fanuc - эта серия обеспечивает превосходное соотношение цены и качества. Большой набор комплектующих позволяет подстроиться под Ваши конкретные требования. Благодаря использованию новейших технологий, нам также удалось добиться исключительной жесткости станины в этом классе станков.

  • станина станка оптимизирована за счет метода расчета воздействия различных сил (FEM)
  • сверхширокая Y-образная колона для большей устойчивости
  • шариковые винты класса C3 (Ø 32 мм) для высокой точности
  • системы управления Siemens, Fanuc и Heidenhain
  • широкие возможности для индивидуальной настройки и автоматизации процессов
  • Новая серия X.mill идеально подходит для рационального и экономичного серийного производства
  • Все станки серии оборудованы системами управления Siemens, Fanuc или Heidenhain, которые позволяют пользователю самостоятельно выбирать лучшее сочетание технологий управления в зависимости от рабочих условий



  • Конструкция станка
  • Станина в станках серии X.mill сконструирована при помощи самого современного на рынке программного обеспечения FEM
  • Компактная конструкция станины с широкой основой колонны оптимизирована под любые нагрузки
  • перемещение осей по закрытым линейным направляющим и высокоточным ШВП с динамическими сервоприводами
  • Шпиндель

  • Дополнительные подшипники главного шпинделя обеспечивают отличное поглощение и отвод сил, возникающих в процессе обработки
  • Инновационная конструкция наших шпинделей гарантирует относительно низкое образование тепла под нагрузкой
  • Крупные закаленные подшипники гарантируют радиальную устойчивость во время обработки сложных заготовок
  • Высокотемпературные смазочные материалы обеспечивают отличную смазку при любой эксплуатационной температуре и гарантируют долгий срок службы
  • Механизм смены инструмента

  • Прочный безрычажный магазин смены инструмента на 20 гнезд обеспечивает возможность быстрой смены инструмента во время текущих производственных операций
  • В качестве опции также доступен cменщик инструмента с двойным захватом (до 30 гнезд)
  • Обслуживание

  • полностью закрытое рабочее пространство с большими дверными и боковыми проемами обеспечивает простой доступ, безопасность и чистоту
  • Нам удалось значительно снизить теплоотдачу и уровень шума путем размещения электрического оборудования в отдельные шкафы управления для высокого и низкого напряжения
  • Благодаря электронному маховику оператору проще выполнять настройки станка
  • Централизованная система автоматической подачи обеспечивает маслом все точки смазки
управление Fanuc Oi-MF

ЧПУ Fanuc 0i MF

  • Простое программирование и управление, короткое время ознакомления с программой
  • Удобное графическое изображение для визуального контроля хода программ обработки деталей
  • Использование уже установленных программ без необходимости нового или повторного программирования
  • Обработка на высокой скорости и серийная нано-интерполяция
  • Стандартные циклы и макрос В клиента для упрощённого создания программ обработки деталей
  • Самые современные функции, такие как ограничение толчков, Nano Smoothing и Al Contour Control ll - совместимость с предшествующей версией серии 0 и серии 0i Modell A, B, C и D.
  • Системы ЧПУ серии 0i-Modell F - это усовершенствованные модели серий 0 и 0i, которые были 700.000 раз установлены на станках по всему миру, благодаря чему относятся к самым популярным системам управления в мире.
  • Благодаря возможности синхронного управления 4 осями ЧПУ серии 0i отлично подходит для использования на сложных, продвинутых станках.

Технические данные

РАБОЧАЯ ЗОНА
Размеры стола 900 мм x 450 мм
Допустимая нагрузка на стол 600 кг
Расстояние торец шпинделя/стол 110 мм - 660 мм
Расстояние центр шпинделя/стойка 520 мм
Т-образные пазы, количество 5 шт.
Т-образн. пазы (ширина х расст.) 18 мм x 80 мм

ТЕХНОЛОГИЧЕСКИЙ ХОД
Технологический ход, ось X 700 мм
Технологический ход, ось Y 450 мм
Технологический ход, ось Z 550 мм

ГЛАВНЫЙ ШПИНДЕЛЬ
Частота вращения шпинделя 10000 об/мин
Зажим шпинделя SK 40
Постоянный крутящий момент 45 Нм

УСКОРЕННЫЙ ХОД
Ускоренный ход, оси  X, Y, Z 36000 мм/мин

ПОДАЧА
Рабочая подача, ось X/Y/Z 10 м/мин x 10 м/мин

CМЕНЩИК ИНСТРУМЕНТА
Количество позиций 20 шт.
Ø инструмента 100 (130) мм
Масса инструмента (макс.) 8 кг
Время смены инструмента, инструм./инструм. 10 сек

TОЧНОСТЬ
Точность позиционирования ± 0,005 мм
Точность повтора ± 0,003 мм

МОЩНОСТЬ
Мощность двигателя гл. привода 11 кВт
Мощность двигателя, ось Х 1,8 кВт
Мощность двигателя, ось Y 1,8 кВт
Мощность двигателя, ось Z 3,0 кВт
Общая потребляемая мощность 15 кВА - 20 кВА

ЧПУ
Система управления
Fanuc

РАЗМЕРЫ И МАССА
Габариты (Д х Ш х В)-В 2,47 м x 2,2 м x 2,52 м
Масса 4200 кг



Стандартные комплектующие

управление Fanuc Oi-MF

сменщик инструмента зонтичного типа SK40-20

транспортёр для стружки спирального типа с ёмкостью для стружки

нарезание резьбы (Rigid Tapping)

автоматическое выключение

пистолет-распылитель охлаждающей жидкости

CОЖ

вентиляция шпинделя

теплообменник распределительного шкафа

закрытая рабочая зона (без верхнего кожуха)

электронный маховичок

USB разъем

система автоматической централизованной смазки

рабочее освещение

3-цветная сигнальная лампа

инструмент для обслуживания

болты и пластины для выставления по уровню

подготовка для Renishaw TS 27



Основные
ПроизводительKnuth Werkzeugmaschinen
Потребляемая мощность11 кВт
Число оборотов холостого хода10000 об/мин
Конус шпинделя станкаSK 40
Количество шпинделей1 шт
Подача заготовкиРучная
Максимальная скорость подачи10 м/мин
Тип станкаФрезерный станок по металлу
СостояниеНовое
Обрабатываемый материалметалл
ЧПУДа
Дополнительный сервисУстановка, Сервисное обслуживание, Обучение
Страна производительГермания
Дополнительные параметры
Число Т-образных пазов5 шт
Ширина стола450 мм
Продольное перемещение стола700 мм
Поперечное перемещение стола450 мм
Ширина паза18 мм
Максимальная масса обрабатываемой детали600 кг
Длина стола900 мм
Диаметр цанг100 мм
Расстояние между пазами80 мм
Параметры сети
Частота50 GHz
Напряжение400 В
Общие параметры
Длина2470 мм
Высота2520 мм
Вес4200 кг
Ширина2200 мм
Пользовательские характеристики
Плавная регулировка скоростиДа
  • Цена: Цену уточняйте
  • Способ упаковки: На палете под стрейч пленкой. Не для хранения на открытом воздухе. Возможна дополнительная упаковка за дополнительные деньги
