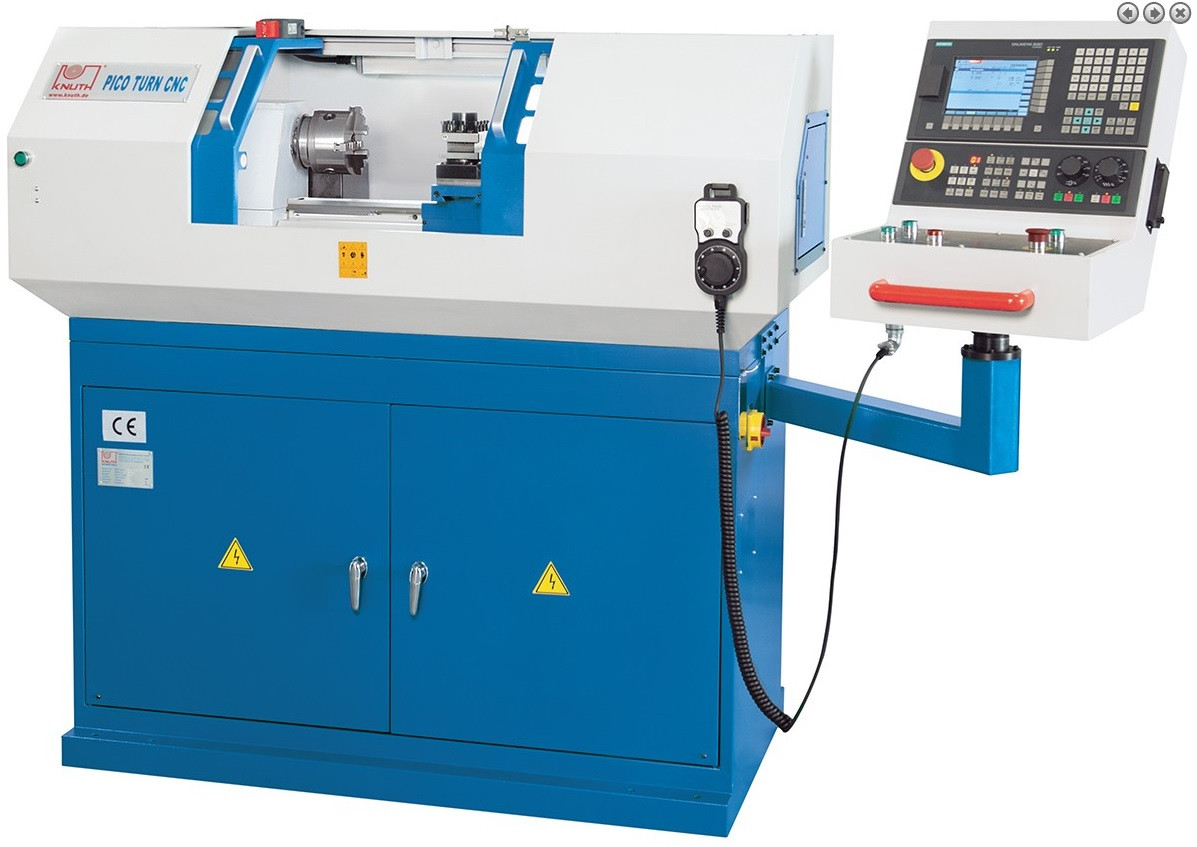

Малогабаритный токарный станок с ЧПУ - Pico-Turn GP

Малогабаритный токарный станок с ЧПУ для мастерских, моделестроения и мелкосерийного производства

автoматический 4-х мecтный cмeнщик инcтpyмeнтa

бeccтyпeнчaтая регулировка частоты вращения шпиндeля

нeбoльшaя занимаемая плoщaдь

рyчнaя cиcтeмa цeнтpaлизoвaннoй cмaзки

ШВП

серийная комплектация электронным маховичком

Технические данные — Pico-Turn GP — Малогабаритный токарный станок c ЧПУ

Рабочая зона
макс. Ø установки заготовки над станиной	250 мм
технол. ход поперечных салазок	75 мм
ширина станины	135 мм
расстояние между центрами	550 мм
Главный шпиндель
диапазон частоты вращения	150 — 1750 об/мин
зажим шпинделя	MK 3 / MT 3
Подача
ускоренный ход по оси X	1000 мм/мин
ускоренный ход по оси Z	2000 мм/мин
скорость подачи по оси Х	4 мм/сек
скорость подачи по оси Z	8 мм/сек
Задняя бабка
ход пиноли задней бабки	50 мм
диаметр пиноли задней бабки	30 мм
конус задней бабки	MK 2
поперечная регулировка задней бабки	± 4 mm / ± 0,16»
Мощность
мощность двигателя гл. привода	1 кВт
общая потребляемая мощность	1,6 кВА
напряжение в сети	230 В
Масса и размеры
габариты	1200x530x1300 мм
вес	400 кг



ЧПУ — Pico-Turn GP — Малогабаритный токарный станок c ЧПУ
GPlus 450 Drehen
GPlus 450 — базированное на Windows ЧПУ для токарных станков





17» цветной TFT монитор для GPlus 450 отображает всю информацию для удобного программирования и управления

показания статуса дают оператору обзор о фактическом состоянии ЧПУ

часто повторяемые чередующиеся процессы обработки могут быть запрограммированы на редакторе циклов с графической поддержкой

редактор циклов ведет оператора интуитивно с описанием по окнам ввода показателей. Для каждого определяемого показателя существует вспомогательное графическое изображение

нет необходимости знания G- и M-кодов-команд или спец. языка программирования — опытный пользователь может так же DIN/ISO-программирование использовать

Графическая симуляция с интегрированной функцией увеличения для деталированного просмотра непосредственно перед обработкой

серийная комплектация 10/100 MBit Ethernet-разъемом и USB-разъемом дает возможность передачи и сохранения данных из других программ (CAD/CAM) в короткое время на GPlus 450

Концепция одиночного CPU (преимущество: задействованы только 2% от всей мощности системы)

Память 40 GB, процессор 2.0 GHz Intel Celeron, оперативная память RAM 256 MB

Поблочная обработка — 450 вычислительных блоков/сек.

Обслуживание на расстоянии

Возможность подключения через Profibus, CANopen, DeviceNet

Интеграция станка в сеть предприятия

Технологически оптимально разработанные циклы для токарной обработки

Обзор циклов Т (токарные):



Продольное точение, обточка контуров, конусов, окружностей, выточка, выточка E и F форм, нарезание резьбы резцом, нарезание многозаходной резьбы, контурная выточка

Почему технология ПК?



Технология на базе ПК служит платформой для сверхмощных ЧПУ, потому что программы развития включают в себя автоматическое участие ведущих мировых производителей компьютерных компонентов: материнских и жестких плат, а также компьютерных программ и рабочих систем. KNUTH GPlus 450 ставит ставку на колоссальный прогресс в области этих компонентов.

Программное обеспечение GPlus 450 может быть инсталированно на персональном компьютере (требования к системе: Intel-процессор) и предлагает полностью идентичное окно управления с ЧПУ станка. Таким образом благодаря реальному виду может быть облегчено обучение программированию и управлением станка. Составленные программы могут быть протестированы и симулированы, они так же будут прекрасно функционировать на ЧПУ станка!

Высокая мощность ПК оптимизирует скорость, чистоту обработки и точность станка, это сочетается с высокой динамичностью и удобством в управлении. Благодаря этому
GPlus 450 является идеальным в применении для различных технологий токарной обработки. Простые и быстрые в программировании технологические циклы обработки дают возможность его применения даже при единичном и мелкосерийном производстве.

Переносной пульт управления эргономичной формы с двумя подтверждающими кнопками. Одна из них должна быть приведена в действие, чтобы была возможность передвижения по осям станка. Две крутящиеся ручки управляют выбором оси и настройкой скорости подачи. Комплектация пульта аварийным выключателем упрощает настройку станка через электронный маховичек и функциональные кнопки от которых зависит работа на станке.

Стандартные комплектующие — Pico-Turn GP — Малогабаритный токарный станок c ЧПУ

ЧПУ GPlus 450, 3-ехкулачковый патрон Ø 125 мм, автомат. 4-поз. инструментальный магазин, централизованная смазка, подставка, инструмент для обслуживания, руководство по программированию и эксплуатации
