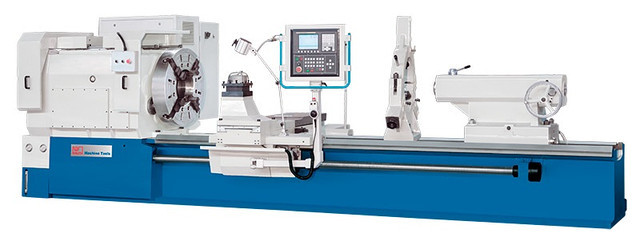

Под заказТокарный станок с ЧПУ и плоской станиной - TubeTurn CNC 3630
Цену уточняйте
+7 (777) 223-69-56
- +7 (707) 223-69-56
Описание
Характеристики
Информация для заказа
Токарный станок c ЧПУ для обработки труб с большим внутренним диаметром шпинделя, двойным токарным патроном и ЧПУ Fanuc
- конструкция станка создавалась, опираясь на многолетний опыт, и рассчитана на всевозможные сложности, в том числе в нефтедобывающей промышленности
- широкая станина станка с большими, закаленными и точно обработанными направляющими высококачественной жесткой конструкции
- длина обработки 3000 мм, по запросу до 16000 мм
- массивная передняя бабка с главным шпинделем на конических роликовых подшипниках и 2 зажимами токарного патрона
- пропускной диаметр шпинделя 360 мм (стандартно), по запросу пропускной диаметр до 630 мм
- надежное ЧПУ - Fanuc 0i-Mate TD с Manual Guide 0i
- быстрая и простая установка детали и инструмента производится с помощью 2 электронных маховичков, расположенных на панели управления в ручном режиме
- мощные привода и ШВП по всем осям
- автоматическая 2-ступенчатая коробка скоростей с бесступенчатым регулированием скорости в 2 диапазонах
- передача энергии происходит через закаленные и точно обработанные шестерни
- мощные двигатели главного привода мощностью до 30 кВт
- тяжелая 4-позиционная державка инструмента с функцией автоматической смены инструмента
- мощный блок охлаждения и система центральной смазки входят в стандартную комплектацию
- в стоимость станка входит бесплатное однодневное обучение в Вазбеке (главном филиале фирмы)
Технические данные - TubeTurn CNC 3630 - Токарный станок с ЧПУ и плоской станиной
| Рабочая зона | |
| макс. Ø установки заготовки над станиной | 1000 мм |
| макс. Ø установки заготовки над суппортом | 620 мм |
| ширина станины | 755 мм |
| высота центров | 500 мм |
| длина обработки (макс.) | 3000 мм |
| технологический ход, ось X | 610 мм |
| технологический ход, ось Z | 2800 мм |
| Главный шпиндель | |
| диапазон частоты вращения | 3 - 315 об/мин |
| внутренний диаметр шпинделя | 360 мм |
| Подача | |
| ускоренный ход по оси X | 4000 мм/мин |
| ускоренный ход по оси Z | 6000 мм/мин |
| Cменщик инструмента | |
| количество позиций инструм. магазина | 4 шт |
| Задняя бабка | |
| конус задней бабки | metrisch 80 |
| диаметр пиноли задней бабки | 160 мм |
| ход пиноли задней бабки | 300 мм |
| Tочность | |
| точность позиционирования, ось X | 0,03 мм |
| точность позиционирования, ось Z | 0,06 мм |
| точность повтора, ось X | 0,12 мм |
| точность повтора, ось Z | 0,025 мм |
| Мощность | |
| мощность двигателя гл. привода | 30 кВт |
| мощность двигателя, ось Х | 3 кВт |
| мощность двигателя Z | 3 кВт |
| общая потребляемая мощность | 50 кВА |
| Размеры и масса | |
| габариты | 6300x2000x1750 мм |
| масса | 13000 кг |
ЧПУ - TubeTurn CNC 3630 - Токарный станок с ЧПУ и плоской станиной
Fanuc 0i-TD mit Manual Guide 0i
Специальное исполнение с высокой продуктивностью
Большое колличество основных функций обеспечивают высокую продуктивность
|
Стандартные комплектующие - TubeTurn CNC 3630 - Токарный станок с ЧПУ и плоской станиной
ЧПУ Fanuc 0i-TD с Manual Guide 0i, 2 электронных маховичка, 2 x 4-кулачк. патрона крепления на планшайбе Ø 800 мм, автомат. 2-ступенчатая коробка передач, 4-позиц. державка инструмента, система подачи СОЖ, система центральной смазки, механическая задняя бабка, освещение рабочей зоны, cервисный инструмент, руководство по программированию и эксплуатации
| Основные | |
|---|---|
| Потребляемая мощность | 50 кВт |
| Производитель | Knuth Werkzeugmaschinen |
| Страна производитель | Германия |
| Диаметр обработки над станиной | 1000 мм |
| Расстояние между центрами | 3000 мм |
| Диаметр отверстия шпинделя | 360 мм |
| ЧПУ | Да |
| Диаметр пиноли | 160 мм |
| Ход пиноли | 300 мм |
| Количество шпинделей | 1 шт |
| Мощность двигателя подачи | 30 кВт |
| Тип электродвигателя станка | асинхронный |
| Диаметр обточки над суппортом | 620 мм |
| Состояние | Новое |
| Дополнительный сервис | Установка, Сервисное обслуживание, Обучение |
| Общие параметры | |
| Вес | 13000 кг |
| Высота | 1750 мм |
| Ширина | 2000 мм |
| Длина | 6300 мм |
| Параметры сети | |
| Частота | 50 GHz |
| Потребляемый ток | 100 А |
| Напряжение | 380 В |
| Дополнительные параметры | |
| Длина заготовки | 3000 мм |
| Конус задней бабки | М80 |
- Цена: Цену уточняйте
- Способ упаковки: На собственном основании, упаковано прозрачной пленкой. Инструкция на русском языке в комплекте и ЗИП.
