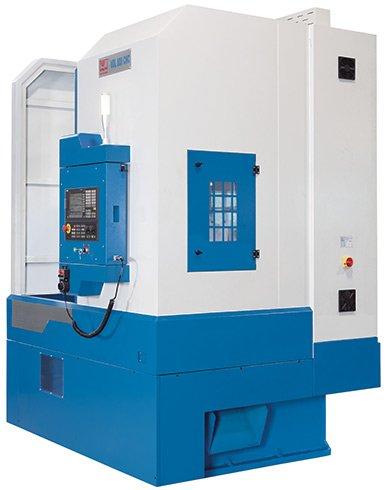

Отправка с 15 июля 2025Вертикальный токарный станок с ЧПУ - VDL 800 CNC
Цену уточняйте
+7 (777) 223-69-56
- +7 (707) 223-69-56
Заказ только по телефону
возврат товара в течение 14 дней по договоренности
Под заказВертикальный токарный станок с ЧПУ - VDL 800 CNC
Цену уточняйте
+7 (777) 223-69-56
- +7 (707) 223-69-56
Описание
Характеристики
Информация для заказа
Серия вертикальных токарных станков VDL CNC прекрасно подходит для обработки заготовок большого диаметра и большого веса, так как их конструкция позволяет безопасно и быстро загружать и выгружать обрабатываемые изделия. Система управления Siemens 808D Advance, а также новое поколение приводов осей являются лучшими решениями для станков с ЧПУ начального уровня. Автоматическое 4-позиционное устройство смены инструмента обеспечивает высокую устойчивость, а большой 3-кулачковый патрон - надежную фиксацию заготовок большого диаметра.
- ЧПУ Siemens 808D Advance
- легкая загрузка материала при помощи обычного и вилочного погрузчиков
- автоматический 4-позиционный сменщик инструмента
- оптимально подходит для работы с крупными заготовками
Ключевые характеристики
- рама станка изготовлена из качественного литья и является жесткой цельной конструкцией колонного типа
- Система управления Siemens Sinumerik 808D Advance
- поперечная траверса фиксируется электрическим зажимом в выбранном положении
Конструкция станка
- вертикальная конструкция позволяет осуществлять быструю и надежную установку и снятие деталей больших диаметров
- крупные, закаленные и точно обработанные плоские направляющие
- направляющие с пластмассовым покрытием, которое способствует минимизации износа и гарантирует точное позиционирование и плавный ход
Шпиндель
- Скорость вращения 0–300 об/мин
- Мощность привода 11кВт
Механизм смены инструмента
- 4 гнезда для инструментов
- Поперечное сечение стержня 40 мм
Технические данные
| Рабочая зона | |
| макс. Ø установки заготовки над станиной | 800 мм |
| макс. диаметр обработки | 700 мм |
| технологический ход, ось X | 520 мм |
| технологический ход, ось Z | 700 мм |
| масса заготовки (макс.) | 600 кг |
| Главный шпиндель | |
| диапазон частоты вращения | 0 - 300 об/мин |
| диаметр токарного патрона | 500 мм |
| Подача | |
| ускоренный ход по оси X | 8000 мм/мин |
| ускоренный ход по оси Z | 10000 мм/мин |
| Cменщик инструмента | |
| количество позиций инструм. магазина | 4 шт |
| размеры хвостовика | 40x40 мм |
| Tочность | |
| точность позиционирования | ± 0,04 mm |
| точность повтора | ± 0,02 mm |
| Мощность | |
| мощность двигателя гл. привода | 11 кВт |
| мощность двигателя, ось Х | 2,3 кВт |
| мощность двигателя Z | 4,7 кВт |
| Размеры и масса | |
| габариты | 2100x1800x2810 мм |
| масса | 4500 кг |
Описание ЧПУ
ЧПУ Siemens 808D Advanced TTL
- SINUMERIK 808D ADVANCE оптимально соответствует требованиям самых современных станков
- коммуникация между ЧПУ и приводом посредством высокоскоростного соединения обеспечивает высокоэффективную регулировку положения, гарантирующую, в свою очередь, высокую точность и оптимальную производительность обработки
- оптимальное сочетание цены и качества гарантировано
- Благодаря шпинделям и приводам осей нового поколения ПО SINUMERIK 808D ADVANCE, оснащённое ЖК-экраном с диагональю 8,4 дюйма, является самым современным готовым к использованию ЧПУ для современных стандартных станков
Преимущества - повышенная точность благодаря цифровому решению:
- повышенная устойчивость к нагрузкам в сочетании с более коротким временем ускорения и минимальными задержками в работе станка
- благодаря стабильной скорости резки достигается улучшенное качество обработки поверхности заготовки
Повышенная прочность:
- для ведения резки в условиях интенсивной нагрузки возможна автоматическая настройка крутящего момента шпинделя, что обеспечивает дополнительную защиту инструмента и системы шпинделя
- широкая область зажима SINAMICS предотвращает отключение станка при нестабильном снабжении энергией. Это позволяет сократить время простоя станка
Повышенный комфорт управления:
- быстрое Ethernet-соединение облегчает ввод в эксплуатацию и диагностику станка, а также работы с цифровыми программами управления
|
|
Стандартные комплектующие - VDL 800 CNC - Вертикальный токарный станок с ЧПУ
Siemens 808 D ЧПУ, электронный маховичёк, 4-поз. инструментальный магазин , 3-кулачковый патрон Ø 500 мм, полностью закрытая рабочая зона, cервисный инструмент, руководство по программированию и эксплуатации
| Основные | |
|---|---|
| Диаметр обработки над станиной | 800 мм |
| ЧПУ | Да |
| Дополнительный сервис | Установка, Сервисное обслуживание, Обучение |
| Потребляемая мощность | 11 кВт |
| Количество шпинделей | 1 шт |
| Тип электродвигателя станка | асинхронный |
| Тип системы ЧПУ станка | двух-координатная |
| Расстояние между центрами | 700 мм |
| Мощность двигателя подачи | 11 кВт |
| Состояние | Новое |
| Подача заготовки | Ручная |
| Производитель | Siemens |
| Дополнительные параметры | |
| Толщина заготовки | 700 мм |
| Длина заготовки | 800 мм |
| Ширина заготовки | 700 мм |
| Общие параметры | |
| Ширина | 1800 мм |
| Длина | 2100 мм |
| Высота | 2810 мм |
| Вес | 4500 кг |
| Параметры сети | |
| Частота | 50 GHz |
| Напряжение | 400 В |
- Цена: Цену уточняйте
- Способ упаковки: На палетах под стрейч пленкой. Не для хранения на открытом воздухе. Возможна дополнительная упаковка за дополнительную плату.
