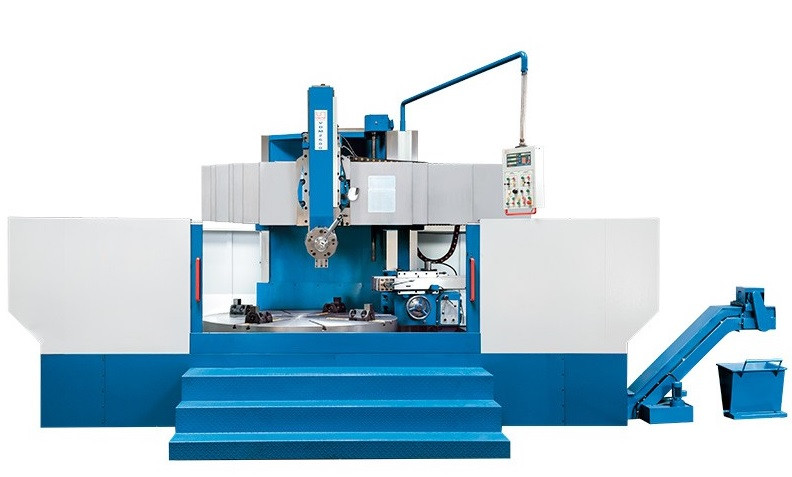

Отправка с 29 июня 2025Вертикальный токарный станок VDM 2300 S
Цену уточняйте
+7 (777) 223-69-56
- +7 (707) 223-69-56
Заказ только по телефону
возврат товара в течение 14 дней по договоренности
Под заказВертикальный токарный станок VDM 2300 S
Цену уточняйте
+7 (777) 223-69-56
- +7 (707) 223-69-56
Описание
Характеристики
Информация для заказа
Солидный, мощный и точный станок для обработки тяжелых деталей, массой до 8 тонн
- бесступенчатое регулирование скорости подачи производится с помощью серводвигателя
- -легкая оснастка станка благодаря хорошо доступной рабочей зоне для крана и погрузчика
- -тяжелая конструкция стойки с широкими и закаленными направляющими
- -гидравлический зажим поперечной траверсы
- -стабильная конструкция направляющих придает вертикальной консоли высокую жесткость и точность
- -регулируемый шпиндель, установленный на высокоточном двухрядном роликовом подшипнике
- -приведение в действие станка происходит через редуктор обеспечивающий высокий крутящий момент и дапазон частоты вращения от 10 до 315 об/мин
- -серводвигатели обеспечивают мощную, бесступенчато регулируемую подачу вертикальной консоли
Технические данные
| Рабочая зона | |
| макс. диаметр обработки | 2300 мм |
| Ø обработки с примен. верхней державки | 2300 мм |
| Ø установки заготовки с примен. боковой державки | 2000 мм |
| высота обработки (макс.) | 1350 мм |
| технологический ход верхнего супорта, ось Х1 | 1150 мм |
| технологический ход верхнего супорта, ось Z1 | 800 мм |
| ход по оси W, траверса | 890 мм |
| технологический ход бокового супорта, ось X2 | 630 мм |
| технологический ход бокового супорта, ось Z2 | 1150 мм |
| диапазон поворота верхней державки | ± 30 ° |
| длина заготовки (макс.) | 1350 мм |
| масса заготовки (макс.) | 8000 кг |
| Главный шпиндель | |
| диапазон частоты вращения | (16) 2,5 - 80 об/мин |
| вращ. момент гл. шпинделя (макс.) | 32000 Нм |
| диаметр поворотного стола | 2000 мм |
| Подача | |
| скорость подачи по оси X | (12) 0,8 - 86 мм/мин |
| скорость подачи по оси Z | (12) 0,8 - 86 мм/мин |
| скорость подачи по оси W | 440 мм/мин |
| ускоренный ход верхнего суппорта | 1800 мм/мин |
| ускоренный ход бокового суппорта | 1800 мм/мин |
| Cменщик инструмента | |
| державка инструмента | 30x40 мм |
| масса инструмента (макс.) | 50 кг |
| Мощность | |
| мощность двигателя гл. привода | 30 кВт |
| мощность двигателя по Х | 1,3/1,8 kW / 1,7/2,4 Hp |
| мощность двигателя по Z | 1,3/1,8 kW / 1,7/2,4 Hp |
| Размеры и масса | |
| габариты | 3210x2850x3300 мм |
| масса | 18000 кг |
Стандартные комплектующие
3-осевое УЦИ, вертик. державка инструмента, система центральной смазки, лампа, фундаментные болты, инструмент для обслуживания, руководство по эксплуатации, полностью закрытая рабочая зона, транспортер отвода стружки, гориз. державка инструмента
