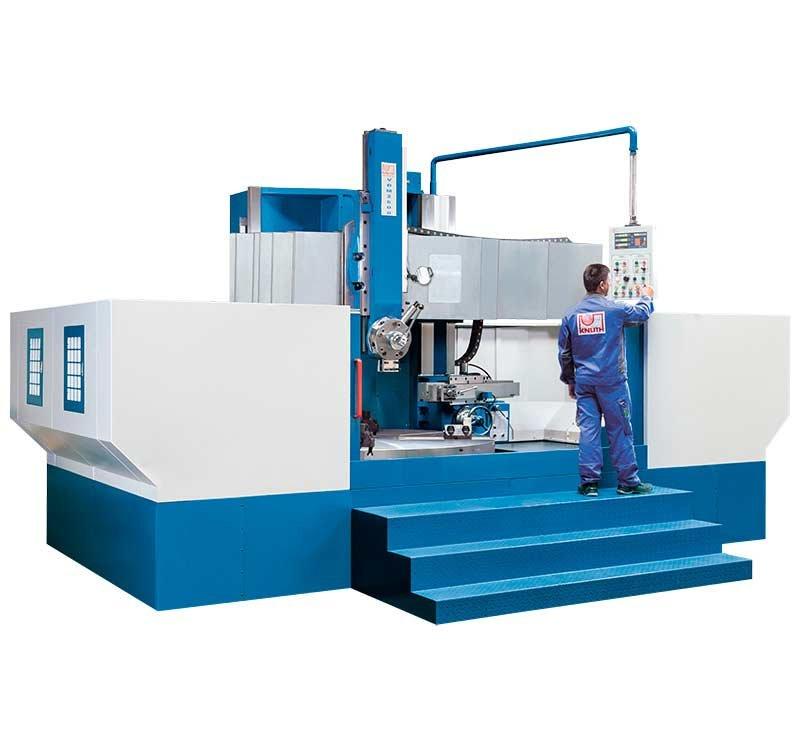

Под заказВертикальный токарный станок VDM 1000 S
Цену уточняйте
+7 (777) 223-69-56
- +7 (707) 223-69-56
Описание
Характеристики
Спецификация
Информация для заказа
Серия вертикальных токарных станков VDM предлагает современные традиционные решения для обработки заготовок большого диаметра и веса. Их конструкция обеспечивает особенно простую и безопасную загрузку и выгрузку. В качестве привода подачи используется серводвигатель с высоким крутящим моментом, а мощная гидравлическая система обеспечивает зажим поперечной траверсы. Главный привод обеспечивает высокий крутящий момент для тяжелой обработки, а для обработки внешнего контура имеется боковой суппорт. Стандартно монтируемый 3-осевой индикатор положения обеспечивает высокую точность.
- оптимальная загрузка материала при помощи обычного и вилочного погрузчиков
- бесступенчатая регулировка загрузки при помощи сервопривода
- длинные и устойчивые вертикальные кронштейны
- боковой суппорт с кронштейном и собственной загрузкой
- редуктор высокого крутящего момента
Технические данные
| Рабочая зона | |
| макс. диаметр обработки | 1000 мм |
| Ø обработки с примен. верхней державки | 1000 мм |
| Ø установки заготовки с примен. боковой державки | 900 мм |
| высота обработки (макс.) | 800 мм |
| технологический ход верхнего супорта, ось Х1 | 670 мм |
| технологический ход верхнего супорта, ось Z1 | 650 мм |
| ход по оси W, траверса | 580 мм |
| технологический ход бокового супорта, ось X2 | 500 мм |
| технологический ход бокового супорта, ось Z2 | 810 мм |
| диапазон поворота верхней державки | ± 30 ° |
| длина заготовки (макс.) | 800 мм |
| масса заготовки (макс.) | 2000 кг |
| Главный шпиндель | |
| диапазон частоты вращения | (16) 8 - 250 об/мин |
| вращ. момент гл. шпинделя (макс.) | 12500 Нм |
| диаметр поворотного стола | 900 мм |
| Подача | |
| скорость подачи по оси X | (12) 0,8 - 86 мм/мин |
| скорость подачи по оси Z | (12) 0,8 - 86 мм/мин |
| скорость подачи по оси W | 440 мм/мин |
| ускоренный ход верхнего суппорта | 1800 мм/мин |
| ускоренный ход бокового суппорта | 1800 мм/мин |
| Cменщик инструмента | |
| державка инструмента | 30x40 мм |
| масса инструмента (макс.) | 50 кг |
| Мощность | |
| мощность двигателя гл. привода | 15 кВт |
| мощность двигателя по Х | 1,3/1,8 kW / 1,7/2,4 Hp |
| мощность двигателя по Z | 1,3/1,8 kW / 1,7/2,4 Hp |
| Размеры и масса | |
| габариты | 2400x2200x2760 мм |
| масса | 8000 кг |
Стандартные комплектующие
3-осевое УЦИ, полностью закрытая рабочая зона, транспортер отвода стружки, вертик. державка инструмента, гориз. державка инструмента, система автоматической централизованной смазки, лампа, фундаментные болты, инструмент для обслуживания, руководство по эксплуатации
| Основные | |
|---|---|
| Диаметр обработки над станиной | 1000 мм |
| ЧПУ | Нет |
| Число оборотов холостого хода | 250 об/мин |
| Потребляемая мощность | 22 кВт |
| Количество шпинделей | 1 шт |
| Тип электродвигателя станка | асинхронный |
| Максимальная скорость подачи | 86 м/мин |
| Максимальный диаметр диска | 1000 мм |
| Диаметр обточки над суппортом | 1000 мм |
| Мощность двигателя подачи | 22 кВт |
| Состояние | Новое |
| Дополнительные параметры | |
| Толщина заготовки | 800 мм |
| Ширина заготовки | 1000 мм |
| Длина заготовки | 800 мм |
| Общие параметры | |
| Ширина | 3600 мм |
| Длина | 4900 мм |
| Высота | 4150 мм |
| Вес | 7100 кг |
| Параметры сети | |
| Частота | 50 GHz |
| Напряжение | 400 В |
- Цена: Цену уточняйте
- Способ упаковки: Разобранный на несколько частей на палетах. Упаковка стрейч пленкой. Не для открытого хранения. Возможно упаковать для открытого хранения за дополнительную плату.
