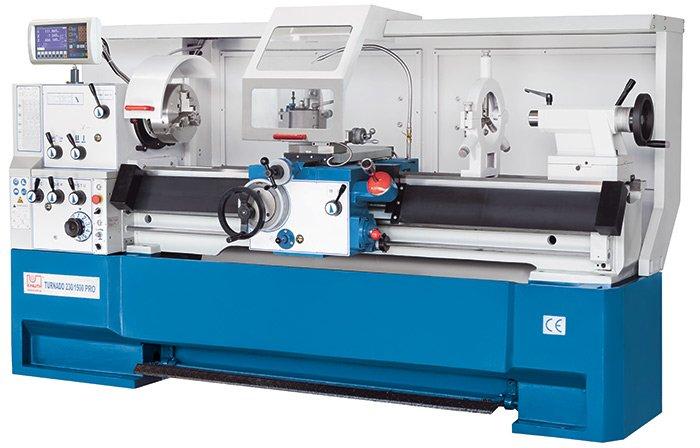

Токарно-винторезный станок Turnado 230/1500 PRO

Станки серии Turnado PRO - это современная версия классического токарного станка. Модели PRO представляют собой последнее поколение наших универсальных токарных станков, проверенных на практике в течение 20 лет. Благодаря постоянной скорости резания, наличию ускоренного хода и расширенному диапазону скоростей, регулируемых инвертором, эти модели отличаются высокой производительностью обработки, превосходным качеством поверхности и эффективным использованием времени. Их легко узнать по новому эргономичному дизайну корпуса, объединяющему все функции в единую общую концепцию.

• Классическая конструкция в надежном исполнении = долгий срок службы
• Тяжелое монолитное чугунное основание для дополнительное устойчивости
• Моторизованный ускоренный ход для быстрого позиционирования
• Высокая мощность мотора, оснащенного преобразователем частоты и индикатором числа оборотов шпинделя
• Индикация координат по трем осям с различными функциями поворота
• Постоянная скорость резки для высокого качества поверхностей
• Богатая серийная комплектация

• Благодаря новым суппортам, быстродействию и современному эргономичному дизайну корпуса серия PRO токарных станков Turnado продолжает свое победное шествие
• Надежность основания станка обеспечивается тяжелой ребристой станиной, устойчивой передней бабкой и массивным основанием станка
• Съемный мост делает возможной обработку коротких заготовок с большими диаметрами
• Зубчатая передача и современная технология электронного управления мощным приводом главного шпинделя обеспечивают высокий крутящий момент и широкий диапазон скоростей
• Высокоточный подшипник шпинделя с предварительным натяжением обеспечивает превосходное вращение и высокую грузоподъемность
• Все направляющие являются выставляемыми
• Зубчатые колеса, приводные вали и направляющие станины закалены и отшлифованы для плавного хода и исключительной прочности
• Фартук суппорта работает в масляной ванне, что снижает эксплуатационные расходы и повышает надежность
• Центральная система подачи смазки в суппорте снабжает направляющие смазкой и упрощает техобслуживание станка
• Упор станины в несколько микрометров гарантирует точность повторения координат по оси Z
• Задняя бабка может быть отрегулирована по сторонам для конусной обточки
• Функции УЦИ X.Pos дополнены цифровым индикатором частоты вращения и легкопрограммируемыми дополнительными функциями
• V-konstant - это функция, при которой производится автоматическое изменение частоты вращения шпинделя при торцевой обточке, в соответствии с изменением диаметра обрабатываемой детали, результат - практически постоянная скорость резки и высокое качество обработанной поверхности, которое можно сравнить с обработкой на станках с ЧПУ

Технические данные

Рабочая зона
расстояние между центрами	1500 мм
макс. Ø установки заготовки над станиной	460 мм
макс. Ø установки заготовки над суппортом	224 мм
макс. Ø установки заготовки над мостком	690 мм
технол. ход, ось X	285 мм
технол. ход, ось Z1	128 мм
длина мостка	155 мм
ширина станины	300 мм
диапазон поворота верхних салазок	± 52 °
Главный шпиндель
частота вращения шпинделя	(V-бесступенчато) 30 — 3000 об/мин
внутренний диаметр шпинделя	58 мм
зажим шпинделя	Camlock D1-6
конус шпинделя	MK 6
Подача
подача по оси X	0,025 — 1.384 мм/об
подача по оси Z	0,055 — 3.061 мм/об
Нарезание резьбы
нарезание резьбы, метрическая	(41) 0,1-14 mm
нарезание резьбы, диаметр.	(50) 4-112 DP
нарезание резьбы, модульная	(34) 0,1 — 7 мм
нарезание резьбы, витворта	(60) 2-112 GPZ
Задняя бабка
диаметр пиноли задней бабки	60 мм
конус задней бабки	MK 4
ход пиноли задней бабки	120 мм
поперечная регулировка задней бабки	± 13 mm / ± 0,5»
Мощность
мощность двигателя гл. привода	7,5 кВт
напряжение в сети	400 В
Масса и размеры
габариты	2750x1080x1570 мм
вес	1970 кг
